محل منبع: | نینگبو ، چین |
نام تجاری: | BRANDO |
گواهی: | CE |
شماره مدل: | DIN 43650 |
مقدار حداقل تعداد سفارش: | 3PCS |
---|---|
قیمت: | negotiation |
جزئیات بسته بندی: | دهه تبلیغات جعبه ، سپس در کارتن قرار داده است |
زمان تحویل: | 4-7 روز کاری |
شرایط پرداخت: | L / C ، T / T ، Western Union ، D / A |
قابلیت ارائه: | 6000 عدد در هر دو روز |
نام قسمت: | اتصال سیم پیچ سیمونوئید | جنسیت: | زن |
---|---|---|---|
شماره پین: | 3 پین | فاصله: | 18 میلی متر ، 11 میلی متر ، 9.4 میلی متر |
نوع DIN: | DIN 43650 فرم A ، DIN 43650 فرم B ، DIN 43650 فرم C | فرم: | 2 + 1GND ، 3 + 1GND |
ولتاژ Wokring: | AC380V ، DC300V | کلاس محافظت: | IP65 ، IP67 ، IP68 (ضد آب) |
جریان نامی: | 10A | مقاومت با ما تماس بگیرید: | m5mΩ |
بخش حداکثر هادی: | 3x1.5mm² ، 3x0.75mm² | پیچ پیچ: | M3x28 ، M3x30 ، M3x25 |
رهبری: | در دسترس | ||
برجسته: | اتصال DIN 43650 A,اتصال DIN 43650 B,اتصال شیر برقی |

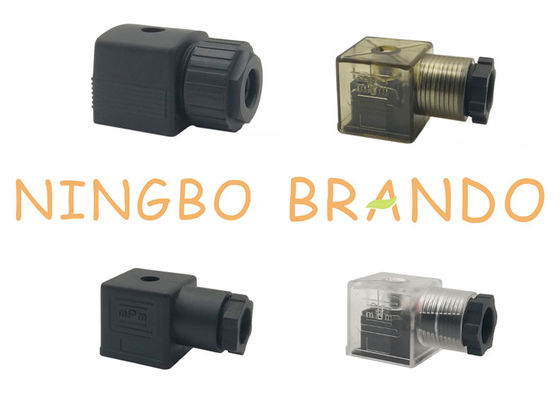

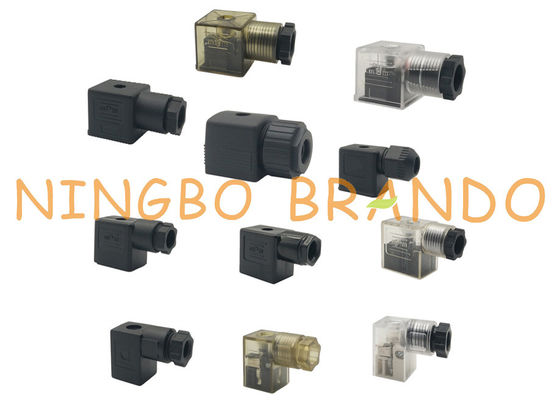

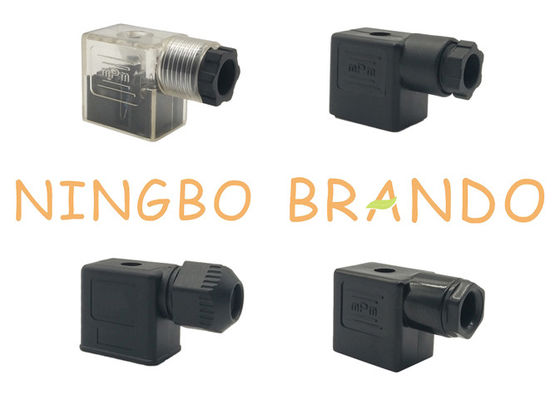

اتصال DIN 43650
اتصال سیم پیچ برقی به طور گسترده ای برای ارائه اتصال الکتریکی در طیف گسترده ای از کاربردها استفاده می شود.متداول ترین کاربرد برای اتصال سیم پیچ برقی در ارتباط با دستگاه های پنوماتیک ، هیدرولیکی یا الکترومغناطیسی ، از جمله شیرهای برقی است.سایر کاربردها شامل ، مثلاً مبدلهای فشار ، سوئیچ مجاورت ، سنسورهای سطح ، کلیدهای محدود و موتورهای کم انرژی است.
مشخصات محصول:
1. نام محصول: اتصال سیم پیچ شیر برقی
2. کاربرد: قدرت
3. جنسیت: زن
4. شماره پین: 3 پین
5. فاصله: 18 میلی متر ، 11 میلی متر ، 9.4 میلی متر
6. نوع DIN: DIN 43650 فرم A ، DIN 43650 فرم B ، DIN 43650 فرم C
7. فرم: 2 + 1GND ، 3 + 1GND
8. ولتاژ وکرینگ: AC380V ، DC300V
9. کلاس حفاظت: IP65 ، IP67 ، IP68 (ضد آب)
10. جریان اسمی: 10A
11. مقاومت در برابر تماس: m5mΩ
12. بخش رسانای حداکثر: 3x1.5 mm² ، 3x0.75 mm²
13. پیچ رفع: M3x28 ، M3x30 ، M3x25
14. LED: موجود است
ابعاد و داده اتصال سیم پیچ برقی:
اتصال DIN 43650A:
بعد، ابعاد، اندازه |
نوع DIN
|
DIN 43650 فرم A
|
مسافت
|
18 میلی متر
|
|
فرم
|
2 + 1GND ، 3 + 1GND
|
|
حفاظت
کلاس
|
IP65
|
|
کار کردن
ولتاژ
|
AC380V ، DC300V
|
|
پیچ پیچ
|
M3x28
|
|
جریان اسمی
|
10A
|
|
با مقاومت تماس بگیرید
|
m5mΩ
|
|
بخش حداکثر هادی
|
3x1.5 میلی متر مربع
|
اتصال DIN 43650B:
بعد، ابعاد، اندازه |
نوع DIN
|
DIN 43650 فرم B
|
مسافت
|
11 میلی متر
|
|
فرم
|
2 + 1GND ، 3 + 1GND
|
|
حفاظت
کلاس
|
IP65
|
|
ولتاژ کاری
|
AC380V ، DC300V
|
|
رفع Srew
|
M3x30
|
|
جریان اسمی
|
10A
|
|
مقاومت در برابر
|
m5mΩ
|
|
بخش حداکثر هادی
|
3x1.5 میلی متر مربع
|
اتصال DIN 43650C:
بعد، ابعاد، اندازه |
نوع DIN
|
DIN 43650 فرم C
|
مسافت
|
9.4 میلی متر
|
|
فرم
|
2 + 1GND ، 3 + 1GND
|
|
کلاس محافظت
|
IP65
|
|
ولتاژ کاری
|
AC380V ، DC300V
|
|
پیچ پیچ
|
M3x25
|
|
جریان اسمی
|
10A
|
|
مقاومت در برابر
|
m5mΩ
|
|
بخش حداکثر هادی
|
3x1.5 میلی متر مربع
|
براندو طیف گسترده ای از اتصالات نخ داخلی و خارجی مطابق با استاندارد صنعت EN 175301-803 (DIN 43650 سابق) را تولید می کند.گزینه های استاندارد شامل دستگاه های LED روشن و همچنین VDR ، دیودها برای محافظت در برابر قله های اضافه ولتاژ است.اتصالات سیم پیچ برقی در صورت نصب صحیح با پیچ و واشر که به همراه کانکتور تهیه می شوند ، از گرد و غبار و آب محافظت می کنند.
طراحی اتصال دهنده مهره خارجی براندو از نظر مکانیکی نسبت به اتصالات دریچه DIN مهره داخلی برتر است ، این امر باعث حفظ بیشتر کابل و بهبود آب بندی IP67 می شود.اتصالات استاندارد دریچه DIN با نخ داخلی دارای درجه IP65 بوده و با سبک های مختلف نخ ، واشر و گزینه های مدار موجود است.
بر خواسته های خود تمرکز کنید ، بهترین راه حل را به شما پیشنهاد می دهیم:
if در صورت تردید در مواردی با ما تماس بگیرید
if در صورت نیاز به تغییر مکان با ما تماس بگیرید
if اگر موردی که به دنبال آن هستید نیست ، با ما تماس بگیرید
اگر طراحی می کنید با ما تماس بگیرید
به هر س questionال و پرسشی خوش آمدید!
