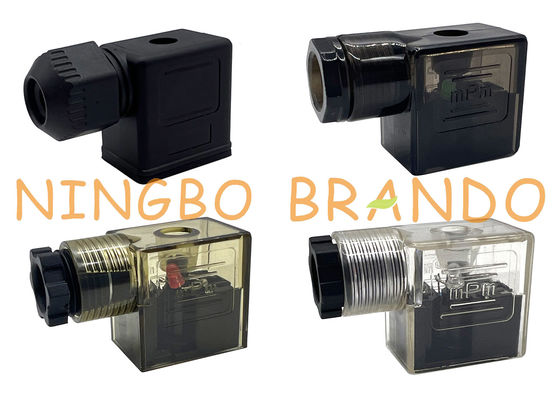

نام قطعه: کانکتور سیم پیچ برقی جنسیت: مونث
شماره پین: 3 پین فاصله: 11 میلی متر
نوع DIN: DIN 43650 فرم B فرم: 2+1GND، 3+1GND
ولتاژ کاری: AC380V، DC300V کلاس حفاظت: IP65
جریان اسمی: 10A تماس با مقاومت: ≤5mΩ
بخش حداکثر هادی: 3x1.5mm² پیچ ثابت: M3x30
رهبری: در دسترس
برجسته:

اتصال DIN43650B

,

اتصال DIN 43650 B

,

اتصال DIN 43650 فرم B

رابط DIN 43650B


نام های دیگر کانکتورهای DIN 43650 عبارتند از کانکتورهای MPM یا حبه قند.این کانکتورهای شیر برقی در سه نسخه موجود هستند: فرم A، فرم B یا فرم C. آنها الزامات مختلف حفاظت از اضافه ولتاژ را برآورده کرده اند و برای عملکرد در محدوده ولتاژ خاصی ساخته شده اند.کانکتور سیم پیچ برقی به طور گسترده برای ارائه اتصال الکتریکی در طیف گسترده ای از کاربردها استفاده می شود.رایج ترین کاربرد کانکتور سیم پیچ برقی در ارتباط با دستگاه های پنوماتیک، هیدرولیک یا الکترومغناطیسی از جمله شیرهای برقی است.کاربردهای دیگر عبارتند از، به عنوان مثال، مبدل های فشار، سوئیچ های مجاورتی، سنسورهای سطح، سوئیچ های محدود و موتورهای کم انرژی.



ابعاد و داده های اتصال سیم پیچ برقی:



رابط DIN 43650A:

بعد، ابعاد، اندازه
نوع DIN
DIN 43650 فرم A
18mm MPM DIN 43650 Form A DIN 43650A Solenoid Coil Connector 0
فاصله
18 میلی متر
فرم
2+1GND، 3+1GND
حفاظت
کلاس
IP65
کار کردن
ولتاژ
AC380V، DC300V
پیچ ثابت
M3x28
جریان اسمی
10A
تماس با مقاومت
≤5mΩ
بخش حداکثر هادی
3x1.5mm²



رابط DIN 43650B:

بعد، ابعاد، اندازه
نوع DIN
DIN 43650 فرم B
18mm MPM DIN 43650 Form A DIN 43650A Solenoid Coil Connector 1
فاصله
11 میلی متر
فرم
2+1GND، 3+1GND
حفاظت
کلاس
IP65
ولتاژ کاری
AC380V، DC300V
پیچ تعمیر
M3x30
جریان اسمی
10A
مقاومت تماس
≤5mΩ
بخش حداکثر هادی
3x1.5mm²



رابط DIN 43650C:

بعد، ابعاد، اندازه
نوع DIN
DIN 43650 فرم C
18mm MPM DIN 43650 Form A DIN 43650A Solenoid Coil Connector 2
فاصله
9.4 میلی متر
فرم
2+1GND، 3+1GND
کلاس حفاظت
IP65
ولتاژ کاری
AC380V، DC300V
پیچ ثابت
M3x25
جریان اسمی
10A
مقاومت تماس
≤5mΩ
بخش حداکثر هادی
3x1.5mm²



واشر

سه گزینه واشر برای کانکتورهای DIN وجود دارد: NBR Profile، NBR Flat یا EPDM Flat.هر یک از واشرهای مختلف ویژگی های متفاوتی دارند، عمدتاً بر اساس ماده ای که از آن ساخته شده اند.لاستیک NBR به لاستیک نیتریل نیز معروف است.NBR یک ماده مقاوم در برابر روغن است که شامل روغن های معدنی و گیاهی است.لاستیک EPDM مقاومت زیادی در برابر روغن ها ندارد، اما به خوبی در برابر ازن، گرما و آب و هوا مقاومت می کند.هر دو ماده در برابر اسیدهای رقیق شده اساسی و قلیایی ها رضایت بخش هستند.بیشتر واشرهای موجود از HTP و Hirschmann هستند.واشرهای جداگانه نیز برای اکثر کانکتورهای DIN نر موجود است.



انواع نخ
کانکتورهای شیر برقی DIN 43650 بسته به فرم، انواع رزوه های مختلفی برای ورودی کابل دارند.رابط‌های فرم A در حال حاضر در اندازه‌های رشته‌های PG 9، PG 11، M16، یا 1/2 اینچی NPT موجود هستند. فرم B دارای رشته‌های PG 9 یا 1/2 اینچی NPT است، در حالی که رابط‌های فرم C فقط با رشته‌های PG 7 در دسترس هستند.M16 یک نوع نخ متریک است که در سطح جهانی رایج ترین نوع مورد استفاده است.عدد به قطر اسمی بر حسب میلی متر اشاره دارد.PG مخفف Panzergewinde است و به استانداردهای آلمانی اشاره دارد.PG زاویه نخ بزرگتری دارد اما عمق رزوه کمتری نسبت به متریک یا NPT دارد.NPT مخفف National Pipe Thread است و یک استاندارد آمریکایی است.برخلاف متریک یا PG، این نخ ها مخروطی هستند که به شکل گیری مهر و موم کمک می کند.



فاصله پین
فاصله پین ​​ها به فاصله بین پین های #1 و #2 اشاره دارد.هر فرم دارای فاصله پین ​​های متفاوتی است و نوع پین نیز بسته به فرم تغییر می کند.کانکتورهای فرم A دارای پین هایی به شکل "U" هستند که به سمت داخل با فاصله پین ​​18 میلی متری قرار دارند.کانکتورهای فرم B دارای 2 فاصله پین ​​مختلف هستند: 10 میلی متر و 11 میلی متر.کانکتورهای 11 میلی متری دارای 3 کنتاکت تیغه تخت خواهند بود و استاندارد صنعتی هستند.کانکتورهای 10 میلی متری دارای 1 تیغه صاف و 2 پین U شکل خواهند بود که به سمت بیرون هستند.کانکتورهای فرم C دارای پین های تخت با فاصله پین ​​8 یا 9.4 میلی متر (استاندارد صنعت) هستند.نمودارهای فاصله پین ​​ها در بالای صفحه به تصویر کشیده شده است تا طراحی آنها را بهتر تجسم کنید.
