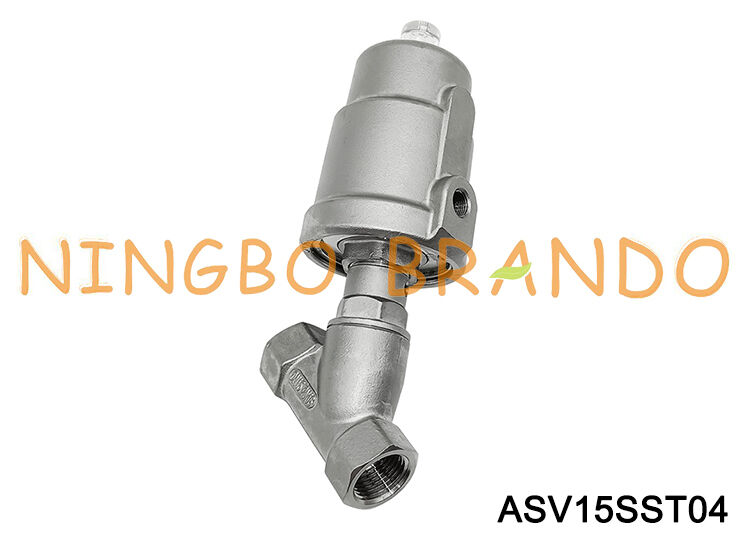

دریچه نشیمنگاهی زاویه ای پنوماتیکی 1/2 اینچی DN15 دریچه فرآیند NC فولاد ضد زنگ

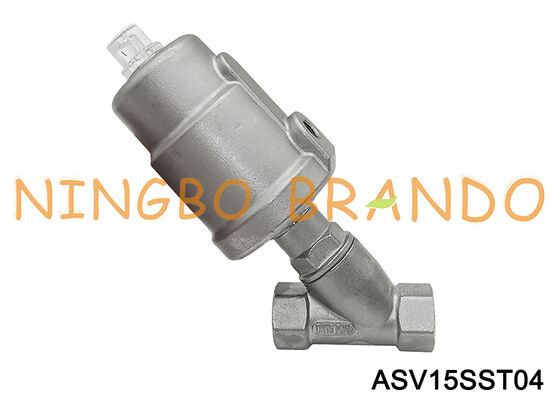

شیر زاویه‌دار پنوماتیک 1/2 اینچ DN15 فولاد ضد زنگ NC شیر فرآیند

شیر زاویه‌دار پنوماتیک 1/2 اینچ یک شیر فرآیند 2/2 جهته است که با پنوماتیک عمل می‌کند و برای کنترل روشن/خاموش مایعات، گازها، بخار و سایر سیالات فرآیندی استفاده می‌شود. بدنه زاویه‌دار مسیر جریان نسبتاً مستقیمی ایجاد می‌کند و این نوع شیر را برای کاربردهایی که نیاز به ظرفیت جریان خوب و تعویض مکرر دارند، مناسب می‌سازد.

برای یک پیکربندی معمول 1/2 اینچ / DN15 نرمال بسته، مشخصات منتشر شده شامل بدنه فولاد ضد زنگ، آب‌بندی PTFE، دهانه 15 میلی‌متر و عملگر فنری برگشتی پنوماتیک است.

اصل کار

شیر از هوای فشرده برای جابجایی پیستون در داخل عملگر استفاده می‌کند.

تامین هوا → شیر باز می‌شود

هنگامی که هوای کنترل پنوماتیک وارد عملگر می‌شود، پیستون در برابر نیروی فنر حرکت کرده و نشیمنگاه شیر را بلند می‌کند و اجازه می‌دهد سیال فرآیند جریان یابد.

خروج هوا → شیر بسته می‌شود

هنگامی که هوای کنترل تخلیه می‌شود، فنر داخلی پیستون را به موقعیت اولیه خود باز می‌گرداند و شیر را می‌بندد.

این باعث می‌شود پیکربندی NC در صورت قطع هوای کنترل پنوماتیک، با فرض چیدمان استاندارد فنری برگشتی، به طور پیش‌فرض بسته باشد.

مزایای طراحی زاویه‌دار

ساختار زاویه‌دار چندین ویژگی مفید برای کنترل فرآیندهای صنعتی فراهم می‌کند:

ظرفیت جریان نسبتاً بالا برای اندازه لوله اسمی آن
مناسب برای تعویض مکرر پنوماتیک
قابلیت کار با مایعات، گازها و بخار، بسته به پیکربندی آب‌بندی و بدنه
مناسب برای برخی سیالات با ویسکوزیته بالاتر
ساختار فولاد ضد زنگ برای محیط‌های فرآیندی سخت در دسترس است
عملگر پنوماتیک از نصب عملگر الکتریکی مستقیماً روی مکانیزم اصلی شیر جلوگیری می‌کند

داده‌های فنی:

ابعاد اصلی:
