تعویض شیر دیافراگمی CA25DD سوپاپ 1 اینچی غبارگیر

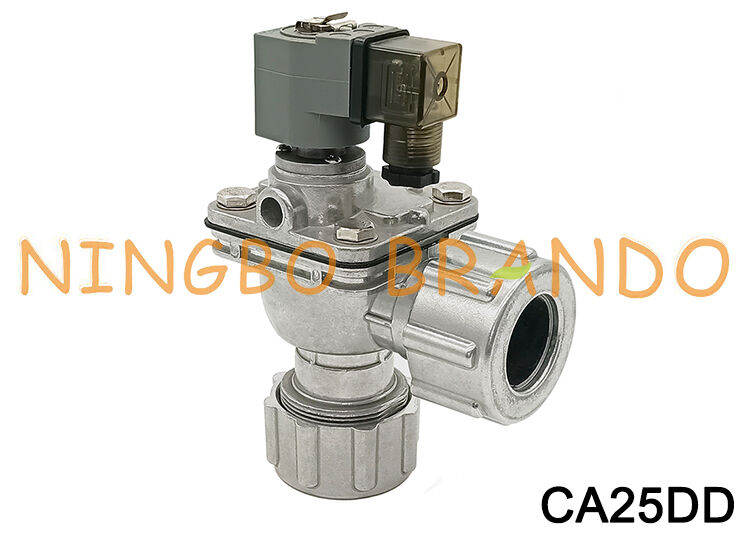

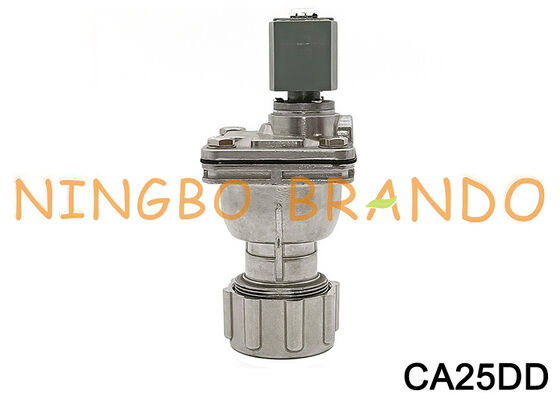

شیر دیافراگمی سلونوئیدی CA25DD 1 اینچی جایگزین شیرهای جمع کننده گرد و غبار

CA25DD (یا نوع Goyen CA25DD) یک شیر دیافراگمی جت پالس 1 اینچی با کارایی بالا است که به طور گسترده در سیستم های جمع کننده گرد و غبار صنعتی و تمیز کننده کیسه ای استفاده می شود.

مشخصات و ویژگی های کلیدی

نوع: شیر دیافراگمی جت پالس با سلونوئید داخلی.

اتصال / طراحی: دارای انتهای کوپلینگ فشاری سری DD (طراحی مهره درسر) برای نصب سریع و بدون ابزار مستقیماً روی لوله های دمنده با دیواره صاف و بدون رزوه نر.

اندازه پورت: 1 اینچ (25 میلی متر).

کاربرد: در سیستم های تمیز کننده فیلتر پالس معکوس برای حذف گرد و غبار انباشته شده از کیسه های فیلتر، کارتریج ها یا فیلترهای پاکتی استفاده می شود.

گزینه های ولتاژ: معمولاً در ولتاژهای مختلف کویل پایلوت سلونوئید از جمله 110 ولت AC، 240 ولت AC، 24 ولت AC و 12 ولت/24 ولت DC موجود است.

کیت های تعمیر: کیت های تعمیر دیافراگم جایگزین استاندارد (مانند سری K2501 / K2500)

ابعاد شیر جت پالس نوع Goyen CA25DD:

داده های فنی شیرهای جت پالس مهره درسر :

ویدئوی شیر جت پالس نوع Goyen CA25DD:

شیرهای پالس نوع Goyen بیشتر برای انتخاب شما:

       نوع رزوه دار                   نوع غوطه ور                نوع مهره درسر             نوع فلنج دار

          سری RCA                          کویل سلونوئید                مونتاژ آرمیچر            کنترل کننده پالس

اصول کار:

شیر پالس الکترومغناطیسی از اپراتور پایلوت الکترومغناطیسی، دیافراگم و بدنه شیر تشکیل شده است. به دلیل اختلاف فشار اعمال شده بر دو طرف دیافراگم، دیافراگم به شدت به خروجی شیر فشرده می شود تا شیر در وضعیت “بسته” باقی بماند.

هنگامی که توسط سیگنال الکتریکی از کنترل کننده برق دار می شود، آرمیچر الکترومغناطیسی برای باز کردن دهانه تخلیه حفره پشتی حرکت می کند.

هوای فشرده در حفره پشتی برای کاهش فشار خارج می شود و هوای تحت فشار در حفره جلویی دیافراگم را به سمت بالا فشار می دهد تا خروجی اصلی شیر باز شود، سپس شیر پالس الکترومغناطیسی باز می شود و شروع به دمیدن می کند.

هنگامی که سیگنال ناپدید می شود و فنر بلافاصله برای بازگرداندن اپراتور پایلوت به موقعیت اصلی خود و بستن دهانه تخلیه کار می کند. دیافراگم به دلیل اثر فشار در حفره جلویی و فنر، مسیر را می بندد. شیر پالس دمیدن را متوقف می کند.

اورفیس در دیافراگم هنگام بالا آمدن آرمیچر برای آزاد کردن فشار، جریان هوا را کند می کند. هنگامی که سوراخ تخلیه بسته می شود، گاز فشار به حفره جلویی پر می شود تا مسیر را توسط دیافراگم ببندد. شیر پالس دمیدن را متوقف می کند.
