آب بند پیستون دو اثره پنوماتیک DK سیلندر DK A019 Z5051 DK 100 20 26

مهر و موم پیستون دو طرفه سیلندر پنوماتیک DK A019 Z5051 DK 100 20 26

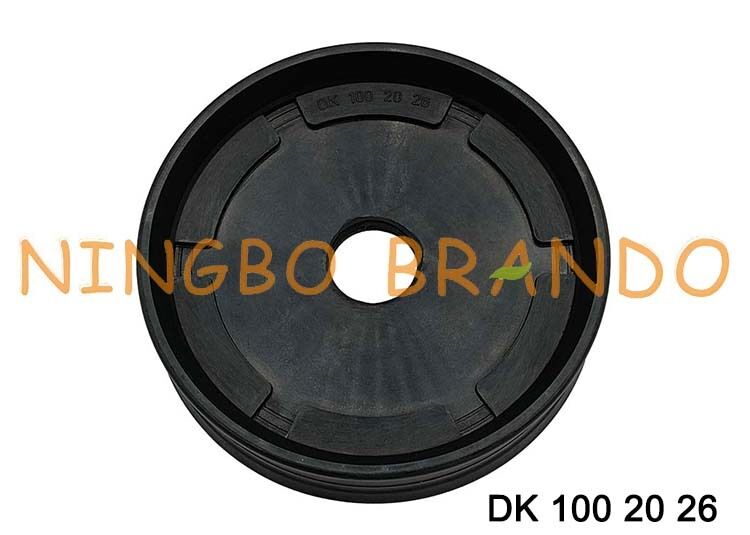

DK A019 Z5051 (DK 100 20 26) پیستون کامل با مهر و موم یکپارچه سری Praedifa DK. قطر خارجی 100 میلی متر، قطر داخلی 20 میلی متر، ارتفاع 26 میلی متر.

سیلندر دو طرفه سیلندری است که در آن سیال کاری به طور متناوب به هر دو طرف پیستون عمل می کند. سیلندر دو طرفه در مواردی استفاده می شود که نیروی خارجی برای عقب کشیدن پیستون در دسترس نباشد یا می توان از آن در مواردی که نیروی زیادی در هر دو جهت حرکت مورد نیاز است استفاده کرد.

پیستون کامل DK با ضربه گیر انتهایی یکپارچه در ترکیبات زیر موجود است:
Z5051 - کاربرد صنعتی
Z5071- سنگین
Z5067- دمای بالا
Z5086- متوسط

پیستون پنوماتیک دو طرفه DK یک طراحی مهر و موم دو جزئی است که شامل یک عنصر پشتی فلزی با لبه راهنمای ولکانیزه شده و لب های آب بندی است. پیستون کامل دو عملکرد را انجام می دهد: آب بندی و هدایت. پیستون کامل برای سیلندرهای پنوماتیک دو طرفه با و بدون ضربه گیر، به شرطی که بارهای جانبی بیش از حد رخ ندهد (سکته های طولانی و کمانش).

مهر و موم های پیستون یا رینگ های پیستون در سیلندرهای هیدرولیک برای آب بندی سیال استفاده می شوند و برای اطمینان از عدم نشت سیال تحت فشار از سر سیلندر هنگام فشار سیستم به پیستون در داخل سیلندر طراحی شده اند.
انتخاب مهر و موم پیستون با نحوه عملکرد سیلندر تعیین می شود. برای سیلندری که منحصراً یک طرفه است و قادر به آب بندی فشار دینامیکی از یک طرف (تک جهته) است، همیشه بهتر است نوع مهر و موم طراحی شده برای ارائه بهترین کیفیت آب بندی برای عملکردهای یک طرفه را انتخاب کنید.
بهترین ظرفیت آب بندی یک سیلندر دو طرفه، قادر به آب بندی فشار دینامیکی از هر دو طرف (دو جهته)، با انتخاب یک مهر و موم دو طرفه به دست می آید.
طراحی پیستونی که در آن از دو مهر و موم یک طرفه روی پیستون برای سیلندر دو طرفه استفاده می شود، می تواند به راحتی منجر به خرابی شود. دلیل آن این است که فشار بسیار بالایی می تواند بین مهر و موم ها به دام بیفتد.
مهر و موم های پیستون، هم یک طرفه و هم دو طرفه، می توانند برای حلقه های پشتیبان و حلقه های راهنما یکپارچه یا جداگانه طراحی و استفاده شوند.

داده های فنی:

ابعاد اصلی:
