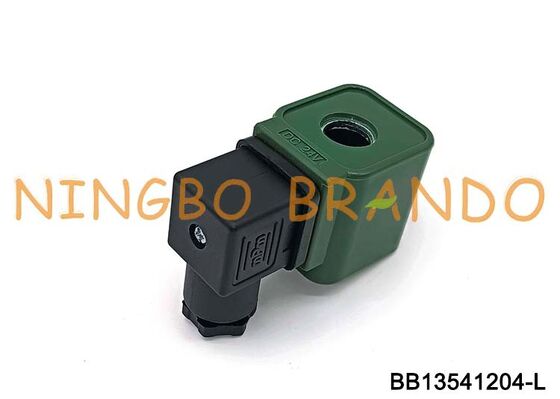

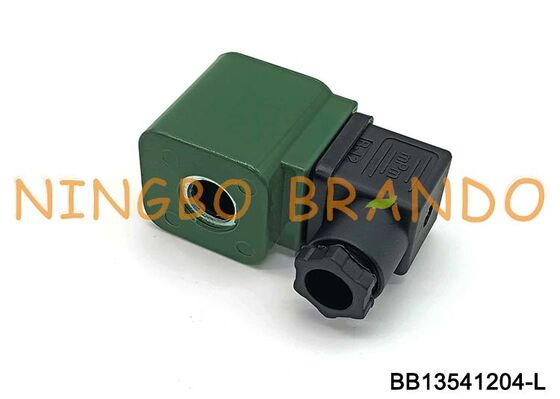

24 ولت DC سری DMF نسخه قدیمی سیم پیچ شیر برقی پالس 24 ولت DC24V

24VDC DMF سری نسخه قدیمی سیم پیچ شیر برقی پالس 24V DC24V

این سیم پیچ را می توان در تمام سری های شیر پالس از نوع SBFEC نسخه قدیمی استفاده کرد، مانند شیر دیافراگمی زاویه دار رزوه ای سری DMF-Z، شیر دیافراگمی تعبیه شده سری DMF-Y، شیر دیافراگمی زاویه دار سری DMF-ZM با مهره لباس و شیر دیافراگمی مستقیم سری DMF-T. هسته آهنی متحرک در سیم پیچ شیر برقی حرکت سیم پیچ را هنگام برق دار شدن شیر جذب می کند و هسته شیر را به حرکت در می آورد و در نتیجه حالت هدایت شیر را تغییر می دهد. ورودی با موقعیت هسته آهنی تغییر می کند. هنگامی که اندوکتانس کم است، جریان عبوری از سیم پیچ افزایش می یابد.

اندازه سوراخ: 13.5 میلی متر
ارتفاع: 41.2 میلی متر
عرض: 36.0 میلی متر
ولتاژها: AC220V، DC24V
توان: 25VA، 20W
نوع اتصال: DIN43650A
درجه حفاظت: IP65
کلاس عایق: F، H
جنس سیم لعابی: مس
کاربرد: شیر پالس سری BFEC Old DMF

ابعاد سیم پیچ شیر پالس برقی از نوع BFEC:

مشخصات کیت های تعمیر سیم پیچ برقی سری DMF:

مثال کاربرد:

مشکلات رایج سیم پیچ شیر پالس الکترومغناطیسی
سیم پیچ شیر پالس الکترومغناطیسی سوخته است. سیم کشی شیر پالس الکترومغناطیسی را می توان جدا کرد و با مولتی متر اندازه گیری کرد. اگر باز باشد، سیم پیچ شیر پالس الکترومغناطیسی سوخته است. با این حال، سوخته است، بنابراین لازم است از ورود آب باران به شیر برقی جلوگیری شود. در نهایت، فنر خیلی سفت است، نیروی واکنش خیلی زیاد است، تعداد دورهای سیم پیچ خیلی کم است و نیروی مکش کافی نیست و سیم پیچ می تواند بسوزد.

هنگامی که سیم پیچ شیر برقی در حالت کار (برق دار) است، هسته آهنی جذب می شود تا یک مدار مغناطیسی بسته تشکیل دهد. یعنی وقتی اندوکتانس در حداکثر حالت است. گرم شدن طبیعی است، اما هسته آهنی نمی تواند به آرامی هنگام برق دار شدن کشیده شود، اندوکتانس سیم پیچ کاهش می یابد، امپدانس کاهش می یابد و جریان بر این اساس افزایش می یابد. این باعث می شود که جریان سیم پیچ بیش از حد زیاد شود و طول عمر تحت تأثیر قرار گیرد. حتی نمی توان آن را به طور کامل به طور معمول جذب کرد، به طوری که سیم پیچ اغلب در حالتی با امپدانس کمتر از حد معمول در هنگام برق دار شدن است، که ممکن است عامل سیم پیچ باشد.

ویژگی محصول:
1. با استفاده از سیم با کیفیت بالا که دارای تاییدیه UL است؛
2. با استفاده از مواد مغناطیسی با نفوذپذیری بالا که حاوی کربن کم است؛
3. با استفاده از مواد محفظه با کیفیت بالا مانند PA66، PBT، PPS، BMC و غیره؛
4. کلاس عایق می تواند B، F، H، N، C باشد؛
5. کلاس حفاظت می تواند IP65، IP67 و IP69K باشد؛
6. ما همچنین سیم پیچ های خاصی مانند سیم پیچ های ضد انفجار، سیم پیچ های ضد آب و غیره ارائه می دهیم؛
7. اگر نیاز خاصی دارید، لطفا با ما تماس بگیرید.

بر روی خواسته های شما تمرکز کنید، بهترین راه حل را به شما ارائه می دهیم:

√ در صورت داشتن شک با ما تماس بگیرید
√ در صورت نیاز به تغییر در جایی با ما تماس بگیرید
√ اگر چیزی را که دنبالش هستید پیدا نکردید با ما تماس بگیرید
√ اگر در حال طراحی هستید با ما تماس بگیرید

از هر گونه سوال و استعلام شما استقبال می کنیم!
