Name: دریچه پروانه بدون سر با دو فلنج پوشه شده از PTFE DN40 تا DN600
Brand: Ningbo Brando Hardware Co., Ltd
SKU: D21FXX
Price: قابل مذاکره USD
Availability: InStock

خانه محصولات سوپاپ سیلندر پنوماتیک

دریچه پروانه بدون سر با دو فلنج پوشه شده از PTFE DN40 تا DN600

جزئیات محصول:

Place of Origin:	Ningbo, China
نام تجاری:	Brando
Model Number:	D21FXX

پرداخت:

قیمت:	قابل مذاکره
Packaging Details:	Inner boxes, Carton, Pallet
زمان تحویل:	مذاکره
Payment Terms:	T/T, PayPal, Western Union

مخاطب

توضیحات محصول جزئیات

Actuating:	Headless	Type:	Flange
Body Material:	Carbon Steel, SS304, SS316, SS316L	Disc Material:	WCB+PTFE, SS304+PTFE, SS316+PTFE, SS316L+PTFE, WCB+PFA, SS304+PFA, SS316+PFA, SS304, SS316, SS316L
Seat Material:	PTFE	Stem Material:	SS416, SS304, SS316
Size:	DN40-DN1200	Pressure:	1.0MPa / 1.6MPa
Working Mediu:	Fresh water, Waster Water, Sea water, Air, Steam, Food, Pharmaceutical, Varieties of Oil, Acid, Soda, Salt and so on	Temperature:	-10~120℃
برجسته کردن:	شیر پروانه ای پوشیده از PTFE,دریچه پروانه ای دو فلنج,دریچه پروانه DN200 PTFE , Double Flange Butterfly Valve , DN200 PTFE Butterfly Valve

PTFE پوشش دو فلنج بدون سر پروانه شیر آهن ریخته شده

دریچه های پروانه ای اغلب با محرک های پنوماتیک یا الکتریکی خودکار می شوند. این امر امکان کار از راه دور را برای دلایل مختلف فراهم می کند: صرفه جویی در نیروی کار، ایمنی کارخانه، تضمین کیفیت محصول،و توالی خودکارانتخاب نوع محرک بستگی به عوامل بسیاری دارد، از جمله در دسترس بودن تامین هوا، الزامات چرخه، وضعیت محیط زیست،سازگاری با نوع عملیات کنترلدر صورت نیاز به کنترل جریان، می توان دستگاه های موقعیت دهی را بر روی این شیرها نصب کرد.

داده های فنی شیر پروانه ای پنوماتیک:

نام محصول	دریچه پروانه
فعال کردن	بدون سر
مواد بدن	فولاد کربن، SS304، SS316, SS316L
مواد دیسک	WCB+PTFE، SS304+PTFE، SS316+PTFE، SS316L+PTFE WCB+PFA، SS304+PFA، SS316+PFA، SS304, SS316, SS316L
مواد صندلی	PTFE
مواد بنیادی	SS416، SS304، SS316
اندازه DN	DN40, DN50, DN65, DN80, DN100, DN125 DN150, DN200, DN250, DN300, DN350, DN400, DN450 DN500، DN600، DN700, DN800, DN900, DN1000، DN1200
حداکثر فشار کاری	10 بار یا 16 بار
روش کار	فاضلاب، آب، گاز، نفت، آب دریا، مواد غذایی و غیره

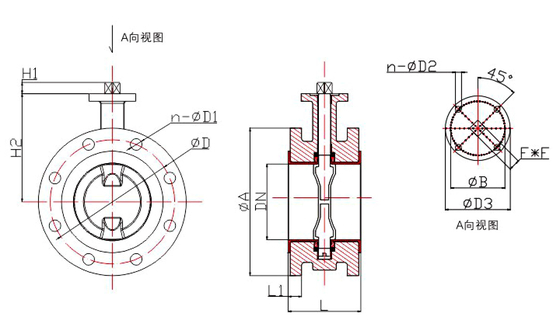

ابعاد اصلیدریچه پروانه ای پنوماتیک:

دریچه پروانه بدون سر با دو فلنج پوشه شده از PTFE DN40 تا DN600 0

اندازه	L	H2	ANSI 150				JIS 10K				PN10				PN16				F*F	H1	n-D2	ΦB	ΦD3
اندازه	L	H2	ΦD	n-ΦD1	ΦA	L1	ΦD	n-ΦD1	ΦA	L1	ΦD	n-ΦD1	ΦA	L1	ΦD	n-ΦD1	ΦA	L1	F*F	H1	n-D2	ΦB	ΦD3
DN40	106	114.5	98.5	4-Φ15	130	15	105	4-Φ19	140	16	110	4-Φ18	150	18	110	4-Φ18	150	18	11	11	4-Φ7	50	72
DN50	108	134.5	120.5	4-Φ19	152	16	120	4-Φ19	155	16	125	4-Φ18	165	19	125	4-Φ18	165	19	11	11	4-Φ7	50	72
DN60	112	149	139.5	4-Φ19	178	18	140	4-Φ19	175	18	145	8-Φ18	185	20	145	8-Φ18	185	20	11	11	4-Φ7	50	72
DN80	114	156	152.5	4-Φ19	191	19	150	8-Φ19	185	18	160	8-Φ18	200	20	160	8-Φ18	200	20	11	11	4-Φ7	50	72
DN100	127	179	190.5	8-Φ19	229	24	175	8-Φ19	210	18	180	8-Φ18	220	22	180	8-Φ18	220	22	14	14	4-Φ10	70	92
DN125	140	194	216	8-Φ22	254	24	210	8-Φ23	250	20	210	8-Φ18	250	22	210	8-Φ18	250	22	17	17	4-Φ10	70	92
DN150	140	209	241.5	8-Φ22	279	26	240	8-Φ23	280	22	240	8-Φ22	285	24	240	8-Φ22	285	24	17	17	4-Φ10	70	92
DN200	152	237.5	298.5	8-Φ22	343	29	290	12-Φ23	330	22	295	8-Φ22	340	24	295	12-Φ22	340	26	22	22	4-Φ12	102	125
DN250	165	275	362	12-Φ25	406	31	355	12-Φ25	400	24	350	12-Φ22	395	26	355	12-Φ26	405	29	22	22	4-Φ12	102	125
DN300	178	300	432	12-Φ25	483	32	400	16-Φ25	445	24	400	12-Φ22	445	26	410	12-Φ26	460	32	27	27	4-Φ14	125	150
DN350	190	325	476	12-Φ29	533	35	445	16-Φ25	490	26	460	16-Φ22	505	28	470	16-Φ26	520	35	27	27	4-Φ14	125	150
DN400	216	365	540	16-Φ29	597	37	510	16-Φ27	560	28	515	16-Φ26	565	32	525	16-Φ30	580	38	36	40	4-Φ18	140	175
DN450	222	400	578	16-Φ32	635	40	565	20-Φ27	620	30	565	20-Φ26	615	36	585	20-Φ33	640	42	36	40	4-Φ18	140	175
DN500	229	445	635	20-Φ32	699	43	620	20-Φ27	675	30	620	20-Φ26	670	38	650	20-Φ33	715	46	46	50	4-Φ22	165	210
DN600	267	509	749.5	20-Φ35	813	48	730	24-Φ33	795	32	725	20-Φ30	780	42	770	20-Φ33	840	52	46	50	4-Φ22	165	210

بیشتر دریچه های الکتروموتور پنوماتیک برای انتخاب:

دریچه های توپی پنوماتیک


دریچه های پروانه ای پنوماتیک

روی خواسته هات تمرکز کن بهترین راه حل رو بهت پیشنهاد میدم

√ با ما تماس بگیرید اگر در مورد برخی از نکات شک دارید

√ اگر جایی نیاز به تغییر داشته باشید با ما تماس بگیرید
√ با ما تماس بگیرید اگر شما به دنبال آن نیست

√ اگر شما در حال طراحی هستید با ما تماس بگیرید

به هر سوالی که دارید خوش آمدید!
