| محل منبع: | نینگبو، چین |
| نام تجاری: | Brando |
| شماره مدل: | D4AFXX |
| جزئیات بسته بندی: | جعبه های داخلی، کارتن، پالت |
|---|---|
| زمان تحویل: | 15 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون |
| فعال کردن: | بدون سر | نوع: | فلنج |
|---|---|---|---|
| مواد بدن: | چدن داکتیل GGG45، فولاد کربنی WCB | مواد دیسک: | DI پوشش داده شده توسط نیکل، DI پوشش داده شده توسط نایلون، SS304، SS316، SS316L، فولاد ضد زنگ Dupex 2 |
| جنس صندلی: | EPDM، HT-EPDM، مقاومت در برابر سایش EPDM، NBR، VITON | مواد ساقه: | فولاد کربنی، SS416، SS420، SS304، SS316، SS316L، |
| اندازه: | DN40-DN1200 | فشار: | 1.0MPa / 1.6MPa |
| مدیو کار می کند: | آب شیرین، آب فاضلاب، آب دریا، هوا، بخار، مواد غذایی، دارویی، انواع روغن، اسید، سودا، نمک و غیره | دما: | -10 ~ 120 ℃ |
| برجسته کردن: | دریچه پروانه بدون سر,دریچه پروانه ای دو فلنج,شیر پروانه ای فلنج دار,Double Flange Butterfly Valve,Flanged Butterfly Valve |
||

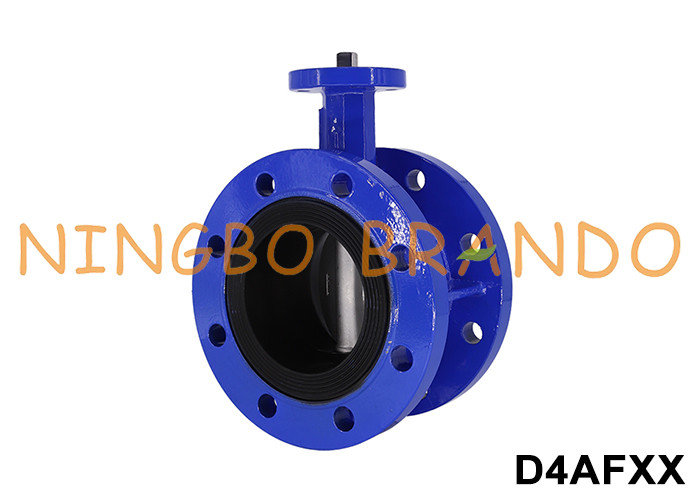

DN40 تا DN1200 فولادی بدون سر دو فلنج پروانه ای
دریچه های پروانه ای اغلب با محرک های پنوماتیک یا الکتریکی خودکار می شوند. این امر امکان کار از راه دور را برای دلایل مختلف فراهم می کند: صرفه جویی در نیروی کار، ایمنی کارخانه، تضمین کیفیت محصول،و توالی خودکارانتخاب نوع محرک بستگی به عوامل بسیاری دارد، از جمله در دسترس بودن تامین هوا، الزامات چرخه، وضعیت محیط زیست،سازگاری با نوع عملیات کنترلدر صورت نیاز به کنترل جریان، می توان دستگاه های موقعیت دهی را بر روی این شیرها نصب کرد.
داده های فنی شیر پروانه ای پنوماتیک:
| نام محصول | دریچه پروانه |
| فعال کردن | بدون سر |
| مواد بدن | آهن نرم، فولاد کربن |
| مواد دیسک |
آهن انعطاف پذیر پوشش داده شده با نیکل, آهن انعطاف پذیر پوشش داده شده با نایلان,
SS304، SS316, SS316L، فولاد ضد زنگ دوگانه
2205، 2507، 14469، 1.4529آلومینیوم برنز
|
| مواد صندلی |
NBR، EPDM، HT-EPDM، EPDM مقاوم به پوشیدن
PTFE، FKM، لاستیک سیلیکونی
|
| مواد بنیادی | 45# فولاد کربن، SS416, SS420, SS304, SS316, SS316L |
| اندازه DN |
DN40, DN50, DN65, DN80, DN100, DN125
DN150, DN200, DN250, DN300, DN350, DN400, DN450
DN500، DN600، DN700, DN800, DN900, DN1000، DN1200
|
| حداکثر فشار کاری | 10 بار یا 16 بار |
| روش کار | فاضلاب، آب، گاز، نفت، آب دریا، مواد غذایی و غیره |

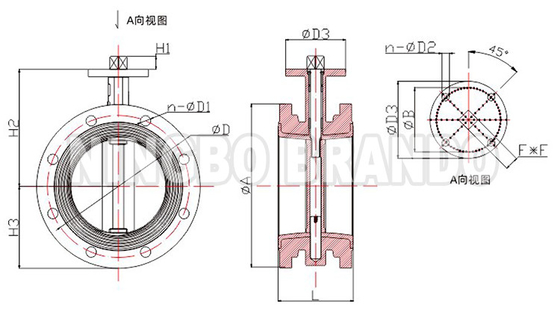

ابعاد اصلیدریچه پروانه ای پنوماتیک:
| اندازه | ΦD | n-Φd1 | n-ΦD2 | ΦD3 | ΦB | H1 | H2 | H3 | F*F | L | ΦA |
| DN40 | 110 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 130 | 82.5 | 11*11 | 110 | 150 |
| DN50 | 125 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 130 | 82.5 | 11*11 | 110 | 165 |
| DN65 | 145 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 143 | 93 | 11*11 | 114 | 185 |
| DN80 | 160 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 155 | 100 | 11*11 | 116 | 200 |
| 160 | 8-Φ19 | ||||||||||
| DN100 | 180 | 8-Φ19 | 4-Φ10 | 92 | 70 | 14 | 170 | 110 | 14*14 | 129 | 220 |
| DN125 | 210 | 8-Φ19 | 4-Φ10 | 92 | 70 | 17 | 190 | 125 | 17*17 | 142 | 250 |
| DN150 | 240 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 210 | 143 | 17*17 | 142 | 285 |
| DN200 | 295 | 8-Φ23 | 4-Φ12 | 125 | 102 | 22 | 243 | 170 | ۲۲*۲۲ | 154 | 340 |
| 295 | 12-Φ23 | ||||||||||
| DN250 | 350 | 12-Φ23 | 4-Φ12 | 125 | 102 | 22 | 282 | 203 | ۲۲*۲۲ | 167 | 395 |
| 355 | 12-Φ28 | 405 | |||||||||
| DN300 | 400 | 12-Φ23 | 4-Φ14 | 150 | 125 | 27 | 310 | 230 | ۲۷*۲۷ | 180 | 445 |
| 410 | 12-Φ28 | 460 | |||||||||
| DN350 | 460 | 16-Φ23 | 4-Φ14 | 150 | 125 | 27 | 353 | 260 | ۲۷*۲۷ | 192 | 505 |
| 470 | 16-Φ28 | 520 | |||||||||
| DN400 | 515 | 16-Φ28 | 4-Φ18 | 175 | 140 | 40 | 340 | 278 | 36*36 | 218 | 565 |
| 525 | 16-Φ31 | 580 | |||||||||
| DN450 | 565 | 20-Φ28 | 4-Φ18 | 175 | 140 | 40 | 375 | 315 | 36*36 | 224 | 615 |
| 585 | 20-Φ31 | 640 | |||||||||
| DN500 | 620 | 20-Φ28 | 4-Φ22 | 210 | 165 | 50 | 430 | 348 | ۴۶*۴۶ | 231 | 670 |
| 650 | 20-Φ34 | 715 | |||||||||
| DN600 | 725 | 20-Φ31 | 4-Φ22 | 210 | 165 | 50 | 500 | 410 | ۴۶*۴۶ | 270 | 780 |
| 770 | 20-Φ37 | 840 | |||||||||
| DN700 | 840 | 24-Φ31 | 8-Φ18 | 300 | 254 | 70 | 560 | 480 | 64*64 | 293 | 895 |
| 840 | 24-Φ37 | 910 | |||||||||
| DN800 | 950 | 24-Φ33 | 8-Φ18 | 300 | 254 | 70 | 620 | 530 | 64*64 | 318 | 1015 |
| 950 | 24-Φ39 | 1025 | |||||||||
| DN900 | 1050 | 28-Φ33 | 8-Φ18 | 300 | 254 | 80 | 685 | 605 | 74*74 | 328 | 1115 |
| 1050 | 28-Φ39 | 1125 | |||||||||
| DN1000 | 1160 | 28-Φ36 | 8-Φ18 | 300 | 254 | 80 | 735 | 670 | 74*74 | 413 | 1230 |
| 1170 | 28-Φ42 | 1255 | |||||||||
| DN1200 | 1380 | 32-Φ39 | 8-Φ22 | 350 | 298 | 90 | 917 | 780 | 84*84 | 473 | 1455 |
| 1390 | 32-Φ48 | 1485 |
بیشتر دریچه های الکتروموتور پنوماتیک برای انتخاب:
| دریچه های توپی پنوماتیک | |||
|
|
|
|
|
|
|
|
| دریچه های پروانه ای پنوماتیک | |||
|
|
|
|
