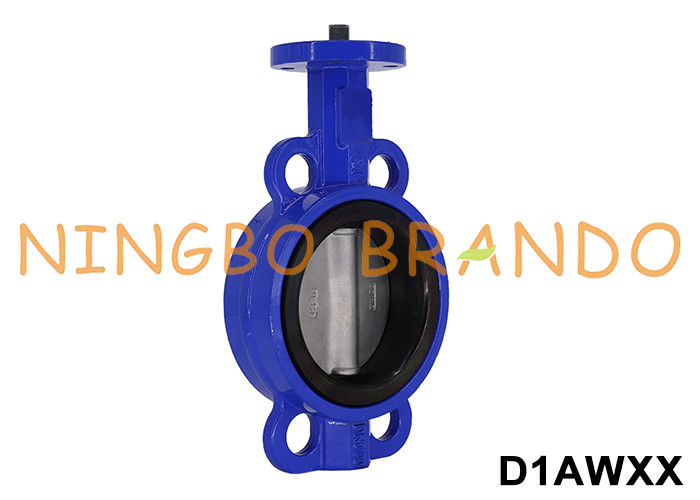

Name: از DN25 تا DN1200، نوع Wafer بدون سر Butterfly Valve از فولاد کربن
Brand: Brando
SKU: D1AWXX
Rating: 5 (104 reviews)

خانه محصولات سوپاپ سیلندر پنوماتیک

از DN25 تا DN1200، نوع Wafer بدون سر Butterfly Valve از فولاد کربن

جزئیات محصول:

محل منبع:	نینگبو، چین
نام تجاری:	Brando
شماره مدل:	D1AWXX

پرداخت:

جزئیات بسته بندی:	جعبه های داخلی، کارتن، پالت
زمان تحویل:	15 روز کاری
شرایط پرداخت:	T/T، وسترن یونیون

مخاطب

توضیحات محصول جزئیات

فعال کردن:	بدون سر	نوع:	ویفر
مواد بدن:	چدن داکتیل GGG45، فولاد کربنی WCB	مواد دیسک:	DI پوشش داده شده توسط نیکل، DI پوشش داده شده توسط نایلون، SS304، SS316، SS316L، فولاد ضد زنگ Dupex 2
جنس صندلی:	EPDM، HT-EPDM، مقاومت در برابر سایش EPDM، NBR، PTFE، VITON، لاستیک سیلیکونی	مواد ساقه:	فولاد کربنی، SS416، SS420، SS304، SS316، SS316L
اندازه:	DN25-DN1200	فشار:	1.0MPa / 1.6MPa
مدیو کار می کند:	آب شیرین، آب فاضلاب، آب دریا، هوا، بخار، مواد غذایی، دارویی، انواع روغن، اسید، سودا، نمک و غیره	دما:	-10 ~ 120 ℃
برجسته کردن:	dn1200 شیر پروانه,دریچه پروانه ای از نوع وافره,دریچه پروانه ای از آهن انعطاف پذیر , Wafer Type Butterfly Valve , Ductile Iron Butterfly Valve

از DN25 تا DN1200، نوع Wafer بدون سر Butterfly Valve از فولاد کربن

دریچه های پروانه ای اغلب با محرک های پنوماتیک یا الکتریکی خودکار می شوند. این امر امکان کار از راه دور را برای دلایل مختلف فراهم می کند: صرفه جویی در نیروی کار، ایمنی کارخانه، تضمین کیفیت محصول،و توالی خودکارانتخاب نوع محرک بستگی به عوامل بسیاری دارد، از جمله در دسترس بودن تامین هوا، الزامات چرخه، وضعیت محیط زیست،سازگاری با نوع عملیات کنترلدر صورت نیاز به کنترل جریان، می توان دستگاه های موقعیت دهی را بر روی این شیرها نصب کرد.

داده های فنی شیر پروانه ای پنوماتیک:

نام محصول	دریچه پروانه
فعال کردن	بدون سر
مواد بدن	آهن نرم، فولاد کربن
مواد دیسک	آهن انعطاف پذیر پوشش داده شده با نیکل، آهن انعطاف پذیر پوشش داده شده با نایلان، SS304، SS316, SS316L، فولاد ضد زنگ دوگانه 2205، 2507، 14469، 1.4529آلومینیوم برنز
مواد صندلی	NBR، EPDM، HT-EPDM، EPDM مقاوم به پوشیدن PTFE، FKM، لاستیک سیلیکونی
مواد بنیادی	45# فولاد کربن، SS416, SS420, SS304, SS316, SS316L
اندازه DN	DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125 DN150, DN200, DN250, DN300, DN350, DN400, DN450 DN500، DN600، DN700, DN800, DN900, DN1000، DN1200
حداکثر فشار کاری	10 بار یا 16 بار
روش کار	فاضلاب، آب، گاز، نفت، آب دریا، مواد غذایی و غیره

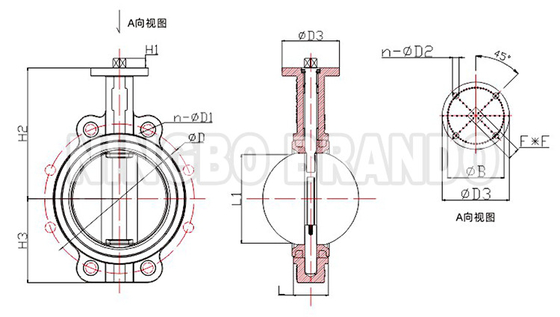

ابعاد اصلیدریچه پروانه ای پنوماتیک:

از DN25 تا DN1200، نوع Wafer بدون سر Butterfly Valve از فولاد کربن 0

اندازه	PN10		PN16		ANSI 150		JIS 10K		n-ΦD2	ΦD3	ΦB	H1	H2	H3	F*F	L	L1
اندازه	ΦD	n-Φd1	ΦD	n-Φd1	ΦD	n-Φd1	ΦD	n-Φd1	n-ΦD2	ΦD3	ΦB	H1	H2	H3	F*F	L	L1
DN25	85	4-Φ14	85	4-Φ14			90	4-Φ19	4-Φ6	60	36	11	96	52	9*9	32	30
DN32	100	4-Φ18	100	4-Φ18			100	4-Φ19	4-Φ6	60	36	11	96	52	9*9	32	30
DN40	110	4-Φ19	110	4-Φ19	98.5	4-Φ16	105	4-Φ19	4-Φ7	72	50	11	120	71	11*11	33.5	30
DN50	125	4-Φ19	125	4-Φ19	120.6	4-Φ19	120	4-Φ19	4-Φ7	72	50	11	130	70	11*11	42	32
DN65	145	4-Φ19	145	4-Φ19	139.7	4-Φ19	140	4-Φ19	4-Φ7	72	50	11	143	80	11*11	45	47
DN80	160	8-Φ19	160	8-Φ19	152.4	4-Φ19	150	8-Φ19	4-Φ7	72	50	11	155	94	11*11	45	65
DN100	180	8-Φ19	180	8-Φ19	190.5	8-Φ19	175	8-Φ19	4-Φ10	92	70	14	170	108	14*14	52.1	91
DN125	210	8-Φ19	210	8-Φ19	215.9	8-Φ22.4	210	8-Φ23	4-Φ10	92	70	17	190	122	17*17	55	112
DN150	240	8-Φ23	240	8-Φ23	241.3	8-Φ22.4	240	8-Φ23	4-Φ10	92	70	17	210	134	17*17	56	146
DN200	295	8-Φ23	295	12-Φ23	298.4	8-Φ22.4	290	12-Φ23	4-Φ12	125	102	22	243	167	۲۲*۲۲	61	194
DN250	350	12-Φ23	355	12-Φ28	361.9	12-Φ25.4	355	12-Φ25	4-Φ12	125	102	22	282	203	۲۲*۲۲	66	242
DN300	400	12-Φ23	410	12-Φ28	431.8	12-Φ25.4	400	16-Φ25	4-Φ14	150	125	27	310	241	۲۷*۲۷	77	292
DN350	460	16-Φ23	470	16-Φ28	476.2	12-Φ284	445	16-Φ25	4-Φ14	150	125	27	353	267	۲۷*۲۷	77	325
DN400	515	16-Φ28	525	16-Φ31	539.7	16-Φ284	510	16-Φ27	4-Φ18	175	140	40	403	303	36*36	87	380
DN450	565	20-Φ28	585	20-Φ31	577.9	16-Φ318	565	20-Φ27	4-Φ18	175	140	40	430	325	36*36	105	428
DN500	620	20-Φ28	650	20-Φ34	635	20-Φ318	620	20-Φ27	4-Φ22	210	165	50	481	356	۴۶*۴۶	130	474
DN600	725	20-Φ31	770	24-Φ36	749.3	20-Φ351	730	24-Φ33	4-Φ22	210	165	50	561	452	۴۶*۴۶	152	573
DN700	840	24-Φ30	840	24-Φ36	868.6	28-Φ351	840	24-Φ33	8-Φ18	300	254	70	640	523	64*64	164	673
DN800	950	24-Φ33	950	24-Φ39	977.9	28-Φ41.1	950	28-Φ33	8-Φ18	300	254	70	681	581	64*64	190	770
DN900	1050	28-Φ33	1050	28-Φ39	1085.8	32-Φ41.1	1050	28-Φ33	8-Φ18	300	254	80	732.5	638.5	74*74	204	838
DN1000	1160	28-Φ36	1170	28-Φ42			1160	28-Φ39	8-Φ18	300	254	80	820	705	74*74	215	940
DN1200	1380	32-Φ39	1390	28-Φ48			1380	32-Φ39	8-Φ22	350	298	90	942	846	84*84	350	1101

بیشتر دریچه های الکتروموتور پنوماتیک برای انتخاب:

دریچه های توپی پنوماتیک


دریچه های پروانه ای پنوماتیک

روی خواسته هات تمرکز کن بهترین راه حل رو بهت پیشنهاد میدم

√ با ما تماس بگیرید اگر در مورد برخی از نکات شک دارید

√ اگر جایی نیاز به تغییر داشته باشید با ما تماس بگیرید
√ با ما تماس بگیرید اگر شما به دنبال آن نیست

√ اگر شما در حال طراحی هستید با ما تماس بگیرید

به هر سوالی که دارید خوش آمدید!
