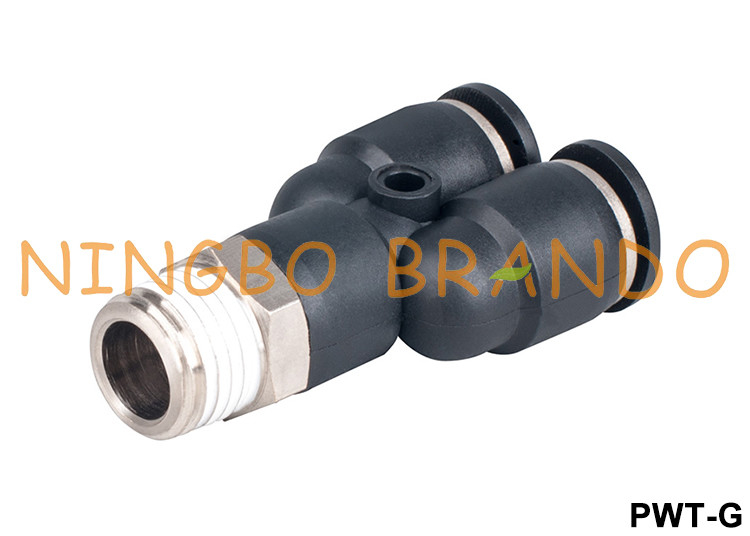

اتصالات شیلنگ پنوماتیکی PWT-G نر Y نوع فشار برای اتصال سریع

اتصالات شیلنگ پنوماتیکی PWT-G نر Y نوع فشار برای اتصال سریع

اتصالات فشاری براندو (یا اتصالات فشاری برای اتصال) اتصال و جدا کردن لوله را بدون آسیب رساندن به لوله فراهم می کند.فشار کامپوزیت در اتصالات به اجزای اساسی در سیستم پنوماتیک و سیال تبدیل می شود.اتصالات فشاری براندو در انواع، قالب‌ها، اندازه‌ها و انواع رزوه‌ای برای برآوردن نیازهای مختلف لوله متریک و اینچی موجود است.اتصالات فشار کامپوزیت ما می تواند لوله های اندازه متریک و لوله های اندازه اینچ را که از پلی اورتان، پلی اتیلن و نایلون ساخته شده اند، در خود جای دهد.اتصالات فشاری کامپوزیت برای کاربردهای صنعتی عمومی پنوماتیک ایده آل هستند.

ویژگی های برازنده فشاری براندو:
1. اشکال اختیاری آستین آزاد: به عنوان یک سازنده، براندو می تواند آستین آزاد بیضی و گرد ارائه دهد.
2. چند رنگ آستین انتشار: آبی، مشکی، نارنجی، قرمز، نارنجی، خاکستری
3. انواع رشته های اتصال را در خود جای دهید: R (PT، BSPT)، G (BSPP)، NPT، UNF، UNC، متریک
4. لوله های اندازه متریک OD را در خود جای دهید: 3 میلی متر، 4 میلی متر، 5 میلی متر، 6 میلی متر، 7 میلی متر، 8 میلی متر، 9 میلی متر، 10 میلی متر، 11 میلی متر، 12 میلی متر، 13 میلی متر، 14 میلی متر، 15 میلی متر، 16 میلی متر
5. لوله های اندازه اینچ OD را در خود جای دهید: 1/8"، 5/32"، 3/16"، 1/4"، 5/16"، 3/8"، 1/2"، 5/8"

ابعاد و کد سفارش اتصالات شیلنگ پنوماتیک:

اتصالات مردانه مستقیم:

تصویر	بعد، ابعاد، اندازه	قسمت شماره	آر	دی	L1	L	اس	هگز داخلی
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8"	4	8	21	12	3
			R1/4"	4	9	18	13	3
			R3/8"	4	10	20	17	3
			R1/2"	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8"	6	8	22	12	4
			R1/4"	6	9	22	13	4
			R3/8"	6	10	21	17	4
			R1/2"	6	11	23	21	4
		PC8	R1/8"	8	8	27	14	4
			R1/4"	8	9	24	14	6
			R3/8"	8	10	22	17	6
			R1/2"	8	11	23	21	6
		PC10	R1/8"	10	8	29	27	4
			R1/4"	10	9	30	17	6
			R3/8"	10	10	28	17	8
			R1/2"	10	11	24	21	8
		PC12	R1/8"	12	8	31	19	4
			R1/2"	12	9	32	19	6
			R3/8"	12	10	29	19	10
			R1/2"	12	11	31	21	10

اتصال مردانه فشار آرنج:

تصویر	بعد، ابعاد، اندازه	قسمت شماره	آر	دی	D1	L1	L	L'	اس
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			R3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			R3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		PL8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			R3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		PL10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			R3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		PL12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			R3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

اتصالات مردانه ی شاخه ای:

تصویر	بعد، ابعاد، اندازه	قسمت شماره	آر	دی	D1	L1	L	L'	اس
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			R3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			R3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		PT8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			R3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		PT10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			R3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		PT12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			R3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

لیست تمام اتصالات شیلنگ پنوماتیک پلاستیکی:

انتخاب اتصالات مناسب برای سیستم پنوماتیک شما:

اتصالات به کنترل نیرو و جریان جهتی گاز یا هوای فشرده مورد استفاده در سیستم های پنوماتیک کمک می کنند.یکی از اولین ملاحظات در انتخاب کانکتور، نوع ظرفی است که به آن وصل می‌شوید، مانند انعطاف‌پذیری شیلنگ یا لوله، و همچنین قطر داخلی (ID) و قطر خارجی (OD) ظرف برای اطمینان از مهر و موم کافی و اتصال ایمن.انتخاب مواد مناسب برای اتصال پنوماتیک شما نیز مهم است، از جمله سازگاری با گاز یا مقاومت در برابر حرارت یا خوردگی.

سایر ملاحظات در انتخاب کانکتور سیستم پنوماتیک مناسب عبارتند از:
1. نوع اتصال و عملکردی که انجام می دهد
2. فشار عملیاتی سیستم پنوماتیک
3. محدوده دمای عملیاتی
4. الزامات PSI برای برنامه شما
5. مقدار ارتعاش تولید شده توسط سیستم پنوماتیک
6. نوع موضوع اتصالات گیرنده

بر خواسته های خود تمرکز کنید، بهترین راه حل را به شما پیشنهاد می کنیم:

√ در صورت شک به نکاتی با ما تماس بگیرید

√ اگر جایی نیاز به تغییر دارید با ما تماس بگیرید
√ اگر کسی که به دنبالش نیستید با ما تماس بگیرید

√ اگر در حال طراحی هستید با ما تماس بگیرید

به هر گونه سوال و پرس و جو خوش آمدید!
