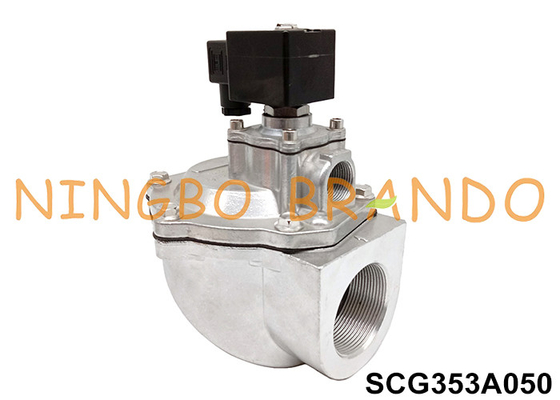

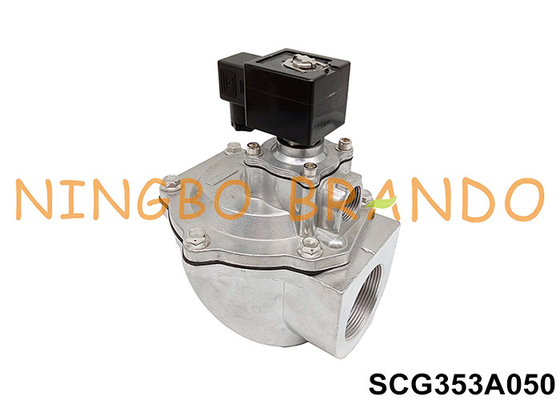

فیلتر کیسه ای دریچه دیافراگم جت پالس 2 اینچی زاویه راست SCG353A050

فیلتر کیسه ای دریچه دیافراگمی جت پالس 2 اینچی زاویه راست SCG353A050

شیر پالس پایلوت سری ASCO Type 353.2 اینچ تیپ راست زاویه دار با بدنه ریخته گری آلیاژ آلومینیوم.اتصال سریع برش و آب بندی نخ را حذف می کند.عمل دیافراگم و بدنه آلیاژ آلومینیوم دایکاست.اتصالات فشرده سازی یکپارچه برای نصب سریع، آسان و ایمن. به ویژه برای سیستم جمع آوری گرد و غبار طراحی شده است.این به از بین بردن عناصر مضر از هوا کمک می کند و به کارگران اجازه می دهد در مکانی امن و تمیز کار کنند.و بهبود کیفیت هوا و تنفس آن با اطمینان از عدم وجود آلاینده اضافی.

مشخصات فنی:

1. شیرهای پالس اصلی طراحی شده برای سیستم های جمع کننده گرد و غبار جت معکوس
2. Cvs با جریان بالا به 140 برای تمیز کردن موثر کیسه
3. باز کردن/بستن سریع و عمر چرخه بالا
4. شیرهای پالس قدرت دارای الگوی جریان منحصر به فرد هستند
5. بدنه های آلومینیومی ریخته گری شده و عملکرد دیافراگم با انتگرال
6. اتصالات فشرده سازی برای نصب سریع، آسان و ایمن
7. دیافراگم ها عملکرد جمع آوری گرد و غبار برتر را ارائه می دهند

داده های تکنیکی:

ابعاد کلی:

شماره مدل	BB14040007
شماره مرجع	400425
ولتاژ	AC24V، AC110V، AC220V، DC12V، DC24V
ارتباط	DIN 43650A
سایر موارد را می توان سفارشی کرد، لطفا با ما تماس بگیرید.





شماره مدل	BAPC214041405
شماره مرجع	C113827
NC/NO	NC
2 طرفه یا 3 طرفه	2 راه
سایر موارد را می توان سفارشی کرد، لطفا با ما تماس بگیرید.







شماره مدل	A051
شماره مرجع	C113685
جایگزین برای	SCG353A051
دیا سوراخ نصب.	8.5 میلی متر
دیسک آب بندی OD	/

مرجع.عدد	SCG353A050
فشار کاری	0.3 ~ 0.8 مگاپاسکال
ولتاژ	24 ولت DC، 110 ولت متناوب، 220 ولت متناوب سایر ولتاژها را می توان سفارشی کرد.
شماره های دیافراگم	2
اندازه پورت	G2''
سایر شرایط لطفا تماس بگیرید

جزئیات در مورد شیر برقی 2 اینچی Pusle:

ویدیوی یوتیوب در مورد شیر پالس SCG353A050:

عملکرد نامناسب
1. مدار کنترل معیوب:
سیستم الکتریکی را با برق دادن به شیر برقی بررسی کنید.یک کلیک فلزی نشان می دهد که شیر برقی در حال کار است. عدم وجود کلیک نشان دهنده قطع شدن منبع تغذیه است.فیوزهای شل یا سوخته، سیم پیچ مدار باز یا زمین، سیم های سربی شکسته یا پایانه ها را بررسی کنید.
ولتاژ دو سر سیم پیچ را بررسی کنید.ولتاژ باید حداقل 85 درصد ولتاژ مشخص شده روی سیم پیچ باشد.
2. کویل سوخته:
سیم پیچ مدار باز را بررسی کنید: اگر معیوب است، سیم پیچ را تعویض کنید.
3. فشار نادرست:
فشار سوپاپ را بررسی کنید.فشار به سوپاپ باید بین 1-6 بار و باشد.
4. نشت بیش از حد یا باز نشدن یا بسته نشدن:

شیر را جدا کنید و تمام قسمت ها را تمیز کنید.مسدود بودن سوراخ خونریزی یا پاره شدن مجموعه دیافراگم را بررسی کنید.برای بهترین نتیجه، قطعات فرسوده یا آسیب دیده را با یک کیت کامل قطعات یدکی جایگزین کنید.

نگهداری
اخطار: قبل از انجام تعمیرات، منبع تغذیه را خاموش کرده و شیر را کاهش دهید.برای تعمیر نیازی به جدا کردن شیر از خط لوله نیست.

1. پیچ های کاپوت پیلوت را باز کرده و درپوش شیر پیلوت و فنر دیافراگم را بردارید.(زمانی که واشر را تعویض کنید
آداپتور خلبان را جدا کنید).
2. مجموعه دیافراگم و واشر بدنه را بردارید.
3. پیچ کاپوت اصلی، درپوش شیر اصلی و مجموعه دیافراگم اصلی را بردارید.
4. مونتاژ مجدد به ترتیب معکوس جداسازی با توجه دقیق به نمای انفجاری ارائه شده برای شناسایی و قرار دادن قطعات.
