حراجی:
 |
| محل منبع: | چین |
| نام تجاری: | Brando |
| گواهی: | CE |
| شماره مدل: | 2S500-50 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| جزئیات بسته بندی: | جعبه های داخلی ، کارتن ها ، پالت ها |
| زمان تحویل: | 7 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 100000 قطعه در هر ماه |
| سری سوپاپ ها: | سری 2S | Ref. مرجع. Number عدد: | UNI-D نوع SUW-50 |
|---|---|---|---|
| ولتاژ: | AC110V AV220V DC24V | عمل: | دیافراگم خلبان |
| اندازه بندر: | 2 اینچ | رسانه ها: | گاز هوای آب |
| ویسکوزیته مایعات: | زیر 20 CST | قدرت: | شیر برقی |
| جنس بدنه: | فولاد ضد زنگ | مواد دیافراگم: | NBR ، FKM و EPDM |
| برجسته کردن: | شیر برقی 2S500-50 SS304,شیر برقی SUW-50 SS304,نوع UNI-D SUW-50 |
||

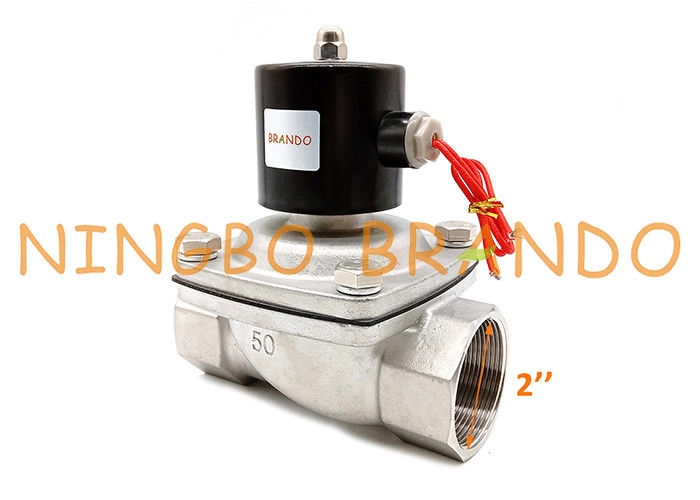

شیر برقی 2S500-50 SUW-50 2/2 Way NC 2 "Flow Control SS304
2S500-50
شیر برقی 2 پوزیتون 2 طرفه.شیر برقی دارای 2 اتصال لوله است ، یک ورودی به نام درگاه حفره و یک خروجی به نام درگاه سوراخ بدن است.وقتی شیر سوپاپ می شود ، پیستون باز می شود و به رسانه ها اجازه می دهد تا از دریچه در دریچه حفره عبور کرده و از درگاه سوراخ بدن خارج شوند.روزنه بسته می شود و از طریق دریچه متوقف می شود.
500: دیافراگم جریان سرعت 50 میلی متر است
50: سوراخ لوله اتصالات نخ ماده G2 اینچی است
2S & SUW سری 2/2 دیافراگم مستقیم بالابر سوپاپ برقی که به طور معمول بسته است:
این شیر یک شیر دو طرفه ، به طور معمول بسته و با بالابر مستقیم است و برای کارکرد آن به حداقل فشار دیفرانسیل احتیاج ندارد.همانطور که در نمودارهای زیر نشان داده شده است ، هنگامی که سیم پیچ از انرژی خارج می شود ، پیستون و دیافراگم انعطاف پذیر بر روی روزنه دریچه اصلی قرار می گیرند.محیط کار از طریق یک "روزنه خونریزی" کوچک عبور می کند و حفره بالای دیافراگم را تحت فشار قرار می دهد - این فشار سیستم ، همراه با نیروی فنر ، دریچه را مهر و موم می کند.وقتی شیر سوپاپ می شود ، دیافراگم از روزنه اصلی خارج می شود و اجازه می دهد مایع از دریچه عبور کند.از آنجا که روزنه خونریزی از ابعاد روزانه کوچکتر است ، تا زمانی که روزنه اصلی باز نماند ، فشار سیستم نمی تواند در بالای دیافراگم بازسازی شود.
اطلاعات فنی شیر برقی 2W & 2S:
|
سری 2W
|
2W025-08
|
2W040-10
|
2W160-15
|
2W200-20
|
2W250-25
|
2W350-35
|
2W400-40
|
2W500-50
|
|
سری 2S
|
2S025-08
|
2S040-10
|
2S160-15
|
2S200-20
|
2S250-25
|
2S350-35
|
2S400-40
|
2S500-50
|
|
اندازه روزنه
|
2.5
|
4
|
15
|
20
|
25
|
35
|
40
|
50
|
|
اندازه بندر
|
1/4 "
|
3/8 "
|
1/2 "
|
3/4 "
|
1 "
|
1-1 / 4 "
|
1-1 / 2 "
|
2 "
|
|
متوسط
|
آب ، هوا ، گاز ، روغن
|
|||||||
|
عمل
|
بازیگری مستقیم
|
دیافراگم نیمه مستقیم کار می کند
|
||||||
|
تابع
|
2 راه ، به طور معمول بسته است
|
|||||||
|
ویسکوزیته مایع
|
20 CST زیر
|
|||||||
|
فشار
دامنه
|
0 تا 1.0 مگاپاسکال
|
|||||||
|
دمادامنه
|
-5 تا + 85 ℃
|
|||||||
بعد اصلی شیرهای برقی 2W & 2S:
|
سری 2S
|
سری 2W
|
آ
|
ب
|
ج
|
د
|
E
|
|
2S025-06
|
2W025-06
|
64.5
|
30
|
75
|
43
|
1/8 "
|
|
2S025-08
|
2W025-08
|
64.5
|
30
|
75
|
43
|
1/4 "
|
|
2S040-10
|
2W040-10
|
70.6
|
32
|
82.4
|
53
|
3/8 "
|
|
2S160-10
|
2W160-10
|
101.5
|
57
|
117
|
69
|
3/8 "
|
|
2S160-15
|
2W160-15
|
101.5
|
57
|
117
|
69
|
1/2 "
|
|
2S200-20
|
2W200-20
|
107
|
57
|
123.5
|
73
|
3/4 "
|
|
2S250-25
|
2W250-25
|
111.5
|
73.5
|
134.5
|
99
|
1 "
|
|
2S350-35
|
2W350-35
|
142
|
95
|
172
|
123
|
1-1 / 4 "
|
|
2S400-40
|
2W400-40
|
142
|
95
|
172
|
123
|
1-1 / 2 "
|
|
2S500-50
|
2W500-50
|
172
|
123
|
209
|
168
|
2 "
|
امنیت
به طور کلی ، شیر برقی ضد آب نیست.هنگامی که شرایط مجاز نیست ، لطفا نوع ضد آب را انتخاب کنید ، کارخانه می تواند سفارشی شود.
بیشترین فشار اسمی شیر برقی باید از حداکثر فشار در خط لوله بیشتر باشد ، در غیر این صورت عمر مفید کوتاه می شود یا سایر شرایط غیر منتظره رخ می دهد.
مایعات خورنده باید از انواع فولاد ضد زنگ و مایعات خورنده قوی از شیرهای برقی سلطنتی پلاستیک (SLF) انتخاب شوند.
در محیط های منفجره باید از محصولات ضد انفجار مربوطه استفاده شود.
