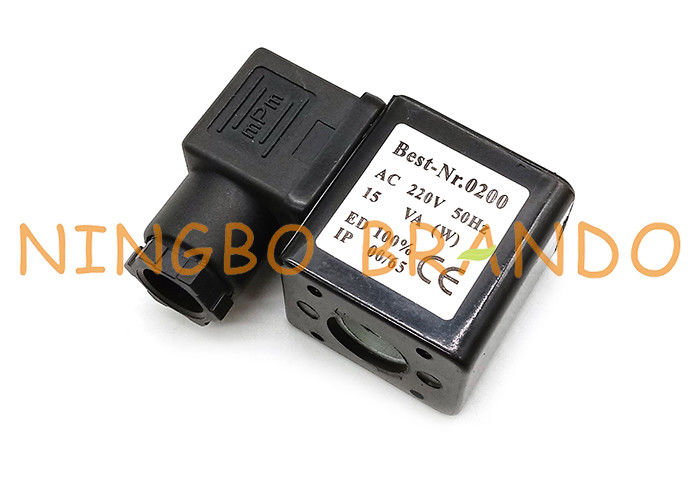

بهترین-Nr.0200 قطر سوراخ 13 میلی متر DIN 43650 یک سیم پیچ مغناطیسی را تشکیل می دهد

بهترین-Nr.0200 قطر سوراخ 13 میلی متر DIN 43650 یک سیم پیچ مغناطیسی را تشکیل می دهد

این سیم پیچ برقی Best-Nr.0200 به طور گسترده ای در انواع شیرهای برقی استفاده می شود.وقتی ولتاژ AC یا DC مناسب به سیم پیچ وارد می شود ، شیر برقی باز و بسته می شود.سیم پیچ از سیم پیچ مسی با روکش مینای دندان و معمولاً مقداری قاب یا محفظه فلزی نفوذپذیر مغناطیسی تشکیل شده است که ممکن است در قالب قابل مشاهده باشد یا وجود داشته باشد.قطع یا فیوز حرارتی در سری های الکتریکی همراه با سیم پیچ وجود دارد یا نه.سیم پیچ های پیچیده تر دارای پل های دیود هستند که برق AC به DC را تصحیح می کنند و حتی مدارهایی دارند که می توانند هجوم دوره ای جریان را کنترل کنند.ترکیبی از سیم پیچ مس ، مواد نفوذپذیر مغناطیسی اطراف و پیستون داخل مرز فشار شیر در مجموع به عنوان "شیر برقی" شناخته می شوند.

فیلم YouTube از سیم پیچ برقی Best-Nr.0200 برای شیر برقی:

بعد اصلی سیم پیچ برقی با اتصال MPM DIN 43650A:

جزئیات محصول سیم پیچ شیر برقی DC24V AC220V Best-Nr.0200:

پارامترهای فنی Best-Nr.0200سیم پیچ شیر برقی:

فیلم تولید کارخانه براندو از سیم پیچ شیر برقی:

با توجه به طبقه بندی جریان از طریق سیم پیچ برقی ، دو نوع الکترومغناطیس DC و الکترومغناطیسی AC وجود دارد.بیایید مقایسه ای بین آنها انجام دهیم.

ساختار:

شکل هسته آهن عمدتا از نوع I و نوع T است.

از آنجا که الکترومغناطیس DC فاقد افت جریان پساب پسماند است ، هسته را می توان از یک قطعه ماده فرومغناطیسی تهیه کرد.هسته آهنی متحرک غالباً به شکل استوانه ای در می آید که به آن الکترومغناطیسی I شکل یا الکترومغناطیسی از نوع برقی می گویند.در مقایسه با الکترومغناطیس T شکل ، ساختار جمع و جور است ، اندازه کوچک ، ضرب کوتاه ، قطعات متحرک سبک ، نیروی ضربه کوچک و شکاف هوا کامل است.در سیم پیچ شیر برقی قرار دارد و نیروی مکش زیادی ایجاد می کند.با این حال ، آهنربای الکتریکی DC باید از بزرگ بودن مغناطیس باقیمانده جلوگیری کند و بر عملکرد طبیعی تأثیر بگذارد.

هنگامی که آهنربای الکتریکی AC به یک جریان متناوب متصل می شود ، افت جریان گردابی پسماند در هسته وجود دارد.از یک آهنربای الکتریکی نوع یکپارچه می توان روی آهنربای الکترومغناطیسی کوچک و شیر سوپاپ الکترومغناطیسی استفاده کرد.در شیر برقی با عملکرد مستقیم که به نیروی مکش زیادی نیاز دارد ، به منظور کاهش گرمای اتلاف آهن ، غالباً از یک آهنربای الکتریکی T شکل استفاده می شود و هسته آهن توسط ورقه های فولادی سیلیکون چند لایه برای کاهش مصرف آهن و گرما تشکیل می شود.عضو متحرک الکترومغناطیسی شکل T دارای وزن زیادی است و در هنگام کار دارای نیروی ضربه زیادی است ، اما دارای یک نیروی مکش بزرگ و یک ضربه بزرگ است.
