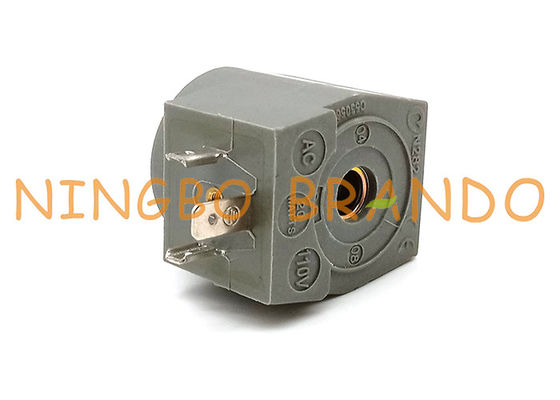

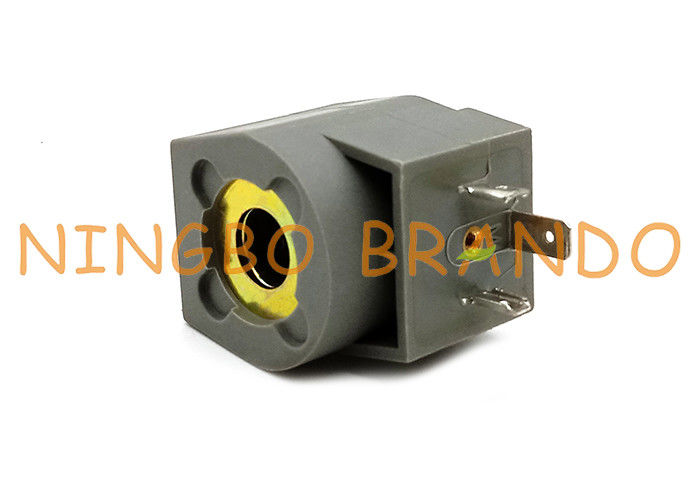

کوئل جایگزین سوپاپ جت پالس Goyen Type CY123 N282 C53056N

کوئل جایگزین سوپاپ جت پالس Goyen Type CY123 N282 C53056N

ملاحظات طراحی برقی AC و DC
در حالت ایده آل ، هنگامی که شیر برقی از حالت خاموش به حالت ON می رود ، شیر برقی باید در ابتدا نیروی بیشتری ایجاد کند تا از کشش فنر همراه با فشار هیدرولیکی که در برابر شیر عمل می کند ، عبور کند.پس از ایجاد جریان ، نیروهای هیدرولیکی که بر روی مکانیسم شیر تأثیر می گذارند کاهش می یابد و برقی می تواند نیروی تولید شده را کاهش دهد تا مصرف برق و گرمایش را کاهش دهد.

شیر برقی AC این رفتار ایده آل را بیشتر از شیر برقی DC دنبال می کند.در سلونوئیدهای DC ، هنگامی که شیر برقی روشن می شود ، بسته به مقاومت سیم پیچ ، جریان به صورت مجانبی به سمت مقدار مشخصی افزایش می یابد.این به جریان اولیه کمتری ترجمه می شود (و نیروی اولیه کمتری که منجر به کندتر شدن باز شدن شیر می شود).وقتی شیر باز شد ، کشش جریان در یک مقدار ثابت بزرگتر از حد مورد نیاز برای باز نگه داشتن شیر است.در نتیجه ، سلونوئیدهای DC بدون هیچگونه مدار خارجی مقدار قابل توجهی از انرژی را در حالت باز هدر می دهند.

ویژگی های محصول CY123 N282 C53056N Goyen Type Pulse Jet Valve Coil قطر سوراخ داخلی قطر سوراخ داخلی 12 میلی متر بالا 39.5 میلی متر:

1. سیم مینای دندان با کیفیت بالا را که دارای گواهی CE است ، تصویب کنید.

2. از فولاد با نفوذ پذیری زیاد کربن کم به عنوان ماده رسانای مغناطیسی استفاده می شود.

3. مواد پوشش مخصوص ساخته شده مانند PA66.PBT.PPS.BMC برای اطمینان از کیفیت محصول.

4- سطح عایق سیم پیچ الکترومغناطیسی به درجه HNC می رسد.

5. سطح محافظ سیم پیچ الکترومغناطیسی به IP65.IP67 می رسد.

6. سری خاصی از سیم پیچ های الکترومغناطیسی ضد انفجار وجود دارد که در محیط های ضد انفجار مانند معادن ذغال سنگ و میدان های نفتی و سیم پیچ های الکترومغناطیسی ضد آب برای استفاده در زیر آب استفاده می شود.

7. اگر شرایط خاصی دارید ، لطفا با ما تماس بگیرید.

پارامتر فنی سیم پیچ شیر جت پالس نوع CY123:

ابعاد میانی سیم پیچ برقی N282 دریچه دیافراگم نبض:

سیم پیچ دریچه پالس C53056N DC24V / AC220V برای کنترل خودکار:

استفاده از سیم پیچ دریچه پالس با قطر سوراخ 12 میلی متر بالا 39.5 میلی متر:

سیم پیچ سوئیچ شیر برقی است و سیم پیچ الکترومغناطیسی نبض سوئیچ شیر برقی نبض است.اصل کار و جزئیات شیر ​​نبض زاویه سمت راست با کنترل سیم پیچ در زیر شرح داده شده است:

شیر پالس الکترومغناطیسی زاویه راست ، باز و بسته شدن سوراخ تسکین بدنه شیر را با توجه به سیگنال کنترل کننده پالس کنترل می کند تا تزریق انجام شود.سیگنال کنترل کننده پالس بر حسب میلی ثانیه اندازه گیری می شود و دریچه پالس باز می شود تا برای مدتی جریان هوای ضربه ای قدرتمندی ایجاد کند.دمیدنانتهای ورودی (IN) شیر پالس الکترومغناطیسی زاویه راست با لوله فلزی سیلندر ذخیره گاز متصل شده و انتهای خروجی آن با لوله اسپری جعبه گرد و غبار متصل شده و نخ اتصال با تفلون پر می شود نوار مواد خام محکم بسته شود.

شیر پالس الکترومغناطیسی زاویه سمت راست محرک و جز component اصلی سیستم تمیز کردن جت پالس است.دیافراگم داخل شیر ، شیر پالس الکترومغناطیسی را به دو محفظه هوای جلو و عقب تقسیم می کند.با روشن شدن هوای فشرده شده ، از طریق روزنه وارد محفظه هوای عقب می شود.در این زمان ، فشار محفظه هوای عقب ، دیافراگم را به درگاه خروجی شیر می بندد و شیر پالس الکترومغناطیسی در حالت "بسته" است.سیگنال الکتریکی دستگاه کنترل پالس ، آرماتور دریچه پالس الکترومغناطیسی را حرکت می دهد ، سوراخ دریچه محفظه هوا باز می شود ، محفظه هوا به سرعت سرقت می شود ، دیافراگم به عقب حرکت می کند ، هوای فشرده از طریق دریچه خروجی دمیده می شود ، و شیر نبض "باز" ​​می شود.هوای فشرده شده بلافاصله از شیر خارج می شود و جریان هوای دمنده ایجاد می کند.

طول چرخه تزریق شیر نبض الکترومغناطیسی زاویه راست مستقیماً روی افت فشار رسوب تأثیر می گذارد.برای گردگیر جمع کننده نوع کیسه نبض با کنترل زمانبندی ، پس از تنظیم چرخه تزریق ، آن را به صورت دوره ای دمیده می شود (یعنی کنترل کننده نبض روشن است).با تنظیم دوره پالس ، جمع کننده گرد و غبار می تواند با افت فشار قابل ملاحظه ای پایدار کار کند.چرخه دمش باید تا حد ممکن افزایش یابد بدون اینکه بر عملکرد طبیعی رسوب تأثیر بگذارد.قابلیت اطمینان شیر پالس الکترومغناطیسی زاویه راست:

1. سیستم کار: به سیستم کار طولانی مدت ، سیستم کار کوتاه مدت تکرار شده و سیستم کار کوتاه مدت تقسیم می شود.محصولات معمولی ما کار طولانی مدت است ، یعنی سیم پیچ اجازه کار طولانی مدت را می دهد.برای باز شدن شیر طولانی مدت فقط زمانی که زمان بسته است ، باید از شیر برقی معمولی باز استفاده شود.هنگام استفاده در کارهای کوتاه مدت و اندازه های دسته ای بزرگ ، می توان سفارشات ویژه ای برای کاهش مصرف برق انجام داد.

2. فرکانس کار: هنگامی که فرکانس کار بالا است ، ساختار باید اولویت را به شیر برقی با عملکرد مستقیم بدهد.
