محل منبع: | چین |
نام تجاری: | Brando |
گواهی: | CE |
شماره مدل: | SCG353A047 |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
---|---|
جزئیات بسته بندی: | جعبه های داخلی ، کارتن ها ، پالت ها |
زمان تحویل: | 7 روز کاری |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 100000 قطعه در هر ماه |
اندازه بندر: | G1-1 / 2 " | نوع عمل: | خلبان دیافراگم عمل می کند |
---|---|---|---|
نوع اتصال: | موضوع | قدرت: | شیر برقی |
ساختار: | دیافراگم | نوع شیر: | زاویه راست |
کاربرد: | سیستم جمع کننده گرد و غبار | ولتاژ: | AC220V ، AC110V ، AC24V ، DC24V |
دامنه فشار: | 0.3 تا 0.8MPa | محدوده دما: | -5 تا + 55 ℃ |
برجسته: | 1-1 / 2 "اینچ پالس جت سوپاپ,SCG353A047 سوپاپ دیافراگم,فیلتر گرد و غبار پالس جت سوپاپ |

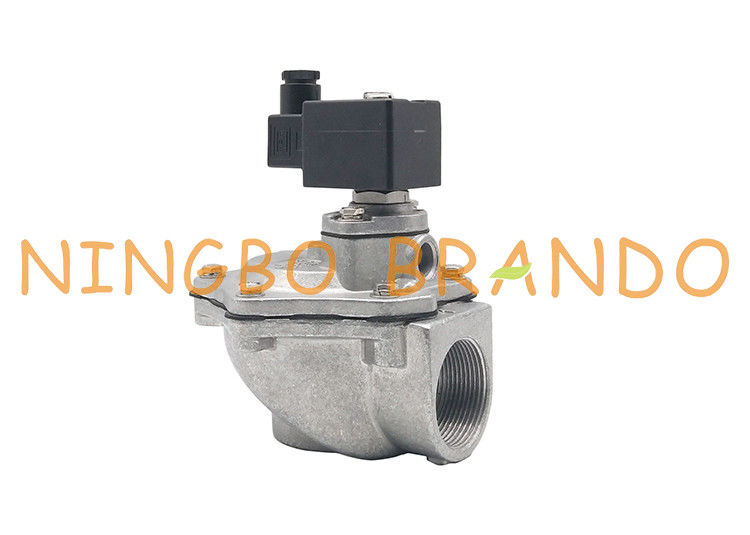

ASCO Type SCG353 Series 1-1 / 2 "Inch SCG353A047 Dust Collector Diaphragm Pulse Jet Valve
این شیر نبض سری 353 ASCO مخصوص سیستم جمع آوری گرد و غبار ، ترکیبی از جریان زیاد ، عمر طولانی و باز و بسته شدن بسیار سریع طراحی شده است.دریچه دیافراگم با کارایی بالا با پورت رزوه ای.مناسب برای سیستم جمع آوری گرد و غبار ، به ویژه برای پردازش بتن ، غلات ، کشاورزی و خوراک ، فلزکاری (انفجار ساینده) ، پردازش مواد غذایی ، ریخته گری ، علوم زندگی و غیره
امکانات
طراحی شده برای برنامه های خدمات جمع آوری گرد و غبار ، ترکیبی از جریان بالا ، عمر طولانی و باز و بسته شدن بسیار سریع
اتصالات فشرده سازی یکپارچه برای نصب سریع ، آسان و ایمن
دیافراگم های با کیفیت بالا تقویت شده و مقاوم در برابر سایش هستند تا عمر طولانی را تضمین کنند
اپراتورهای انتگرال با سیم پیچ های کلاس F قالب اپوکسی ارائه می شوند.سلونوئیدهای مختلف ضد آب و ضد انفجار اختیاری برای استفاده در جوهای بالقوه انفجاری
سوپاپ ها کلیه دستورالعمل های مربوط به EC را برآورده می کنند
ویدیوی یوتیوب درباره سری 353 شیر پالس:
داده های تکنیکی:
مدل شماره | SCG353A047 |
اندازه بندر | 1-1 / 2 اینچ |
تعداد دیافراگم | 2 |
رسانه ها | هوا |
فشار کاری | 0.3 "0.8 مگاپاسکال |
دمای کار | -5 ~ + 55 |
تابع | به طور معمول بسته است |
جنس بدنه | آلیاژ آلومینیوم |
مهر و موم مواد | NBR (رایج ، همه موجود است) |
ولتاژ | AC220V ، AC110V ، AC24V ، DC24V |
ابعاد کلی:
شماره مدل
|
BB14040007
|
شماره
|
400425
|
ولتاژ
|
AC24V ، AC110V ، AC220V ، DC12V ، DC24V
|
ارتباط
|
DIN 43650A
|
موارد دیگر را می توان سفارشی کرد ، لطفا با ما تماس بگیرید.
|
شماره مدل
|
BAPC214041405
|
شماره
|
C113827
|
NC / NO
|
NC
|
2 راهه یا 3 راهه
|
2 راه
|
موارد دیگر را می توان سفارشی کرد ، لطفا با ما تماس بگیرید.
|
شماره مدل
|
A047
|
شماره
|
C113827
|
جایگزین برای
|
SCG353A047
|
نصب سوراخ دیا
|
8.5 میلی متر
|
مهر و موم دیسک OD
|
/
|
مرجع.عدد
|
SCG353A047
|
فشار کاری
|
0.3 ~ 0.8 مگاپاسکال
|
ولتاژ
|
24 ولت DC ، 110 ولت AC ، 220 ولت AC
ولتاژهای دیگر را می توان سفارشی کرد. |
شماره دیافراگم
|
2
|
اندازه بندر
|
G1-1 / 2 "
|
سایر موارد لطفا با ما تماس بگیرید
|
در مورد SCG353A047 شیر پالس برقی:
ساخت و ساز:
نام قطعه | مواد |
سیم پیچ برقی | سیم مسی |
آرماتور | فولاد ضد زنگ |
Diaohragm و مهر و موم | NBR (رایج ، همه موجود است) |
بدن | (diecast) آلیاژ آلومینیوم |
پیچ | فولاد ضد زنگ |
عمل
وقتی شیر خلبان از راه دور یا شیر برقی انتگرال باز می شود ، فشار بالای مجموعه دیافراگم خلبان و مجموعه دیافراگم اصلی آزاد می شود (تمام می شود).این اجازه می دهد تا فشار خط اصلی در مقابل مونتاژ دیافراگم اصلی عمل کرده و دهانه اصلی را باز کند.با بسته شدن شیر خلبان از راه دور یا شیر برقی انتگرال ، فشار خط اصلی به بالای مجموعه دیافراگم خلبان و مونتاژ دیافراگم اصلی می رسد.این دهانه اصلی را می بندد.
نصب و راه اندازی
شیرآلات باید طبق اطلاعات مهر شده روی پلاک و سیم پیچ استفاده شوند.
قبل از نصب شیر ، خط لوله را تمیز و کم فشار کنید.
شیر ممکن است در هر موقعیتی سوار شود ، اگرچه موقعیت ایستاده همیشه بهترین عملکرد را تضمین می کند.جهت جریان با حروف "IN" در ورودی شیر مشخص شده است.
لوله کشی را با توجه به علامت گذاری شده روی پلاک با اتصالات مشترک به شیر وصل کنید.
کاهش اتصالات لوله ممکن است باعث عملکرد نادرست شود.
با حمایت مناسب و هم ترازی لوله کشی باید از کشیدگی لوله جلوگیری کرد.
تنگی فشار با قرار دادن و فشرده سازی یک ماده اتصال مناسب در خارج از نخ ها حاصل می شود.
(هشدار: هنگام استفاده از نوار چسب یا ترکیب لوله ، فقط روی نخ های لوله های نر اعمال کنید ؛ اگر روی نخ های شیر استفاده شود ، ممکن است وارد دریچه شود و مشکل عملیاتی ایجاد کند. برای جلوگیری از آسیب دیدن بدنه ، اتصالات مخروطی لوله باید با دقت سفت شود.)
هنگام بستن لوله ، از شیرآلات به عنوان اهرم استفاده نکنید.آچارهایی که روی بدنه شیر یا لوله کشی اعمال می شوند باید در نزدیکی محل اتصال قرار بگیرند.
بر خواسته های خود تمرکز کنید ، بهترین راه حل را به شما پیشنهاد می دهیم:
if در صورت تردید در مواردی با ما تماس بگیرید
if در صورت نیاز به تغییر مکان با ما تماس بگیرید
if اگر موردی که به دنبال آن هستید نیست ، با ما تماس بگیرید
اگر طراحی می کنید با ما تماس بگیرید
به هر س questionال و پرسشی خوش آمدید!
