CA25T CA25T010-300 سوپاپ جت پالس زاویه سمت راست نوع "Goyen نوع 220 ولت

CA25T CA25T010-300 سوپاپ جت پالس زاویه سمت راست نوع 220 ولت

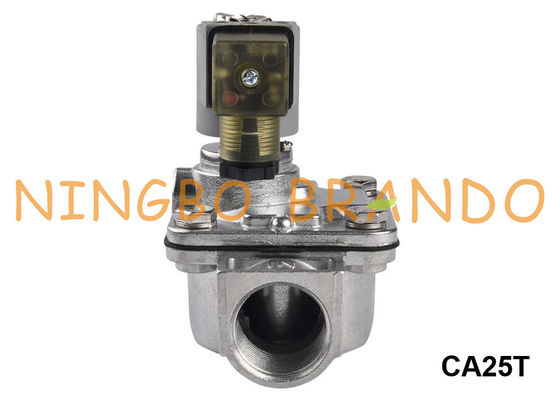

این شیر جت نبض نوع CA25T Goyen است.شماره مرجع: CA25T000 ، CA25T001 ، CA25T010 ، CA25T000-300 ، CA25T001-300 ، CA25T010-300 ، CA25T000-305 ، CA25T001-305 ، CA25T010-305 ، CA25T000-331 ، CA25T001-331 ، CA25T010-331.اتصال بندر موضوع؛دیافراگم NBR ؛24 ولت DC ، 220 ولت AC (50/60 هرتز) ولتاژ برای انتخاب شما ؛ولتاژهای دیگر را می توان سفارشی کرد.

دریچه های پالس جت به عنوان گردآورنده گرد و غبار نامیده می شوند. آنها شیر برقی نوع غیر مستقیم هستند. هنگامی که شیر برقی سوپاپ های جت پالس انرژی می گیرد ، هوای محبوس شده در دیافراگم از بین می رود و باعث اختلاف فشار در دیافراگم می شود. سپس دیافراگم به طور ناگهانی باز می شود. بدون انرژی است ، از طریق سوراخ به محفظه عبور می کند که می تواند فشار هوا را متعادل کرده و دریچه را ببندد. باز و بسته شدن شیر برای تمیز کردن فیلتر و مصرف هوای فشرده بسیار سریع انجام می شود.دریچه های جت پالس ارائه شده به دلیل قابلیت اطمینان ، دوام ، عملکرد موثر ، اندازه جمع و جور ، کنترل های کارآمد و ویژگی های صرفه جویی در مصرف کاملاً مشهور هستند.

ابعاد دریچه جت نبض نوع CA25T Goyen:

فیلم CA25T Goyen Type Pulse Jet Valve:

اطلاعات فنی سوپاپ های جت ضربان قلب راست:

شیر پالس نوع Goyen بیشتر برای انتخاب شما:

نوع رزوه نوع غوطه وری نوع مهره نوع فلنج دار

کنترل کننده نبض مونتاژ سیم پیچ سلونوئید سری RCA

اصول کار:

دریچه پالس الکترومغناطیسی از اپراتور خلبان الکترومغناطیسی ، دیافراگم و بدنه دریچه تشکیل شده است.به دلیل اختلاف فشار در دو طرف دیافراگم ، دیافراگم از نزدیک به خروجی شیر فشار داده می شود تا دریچه در حالت "بسته" بماند.

هنگامی که توسط سیگنال الکتریکی کنترل کننده انرژی می گیرد ، آرماتور الکترومغناطیسی حرکت می کند تا دهانه تخلیه حفره پشت را باز کند.

هوای فشرده شده در حفره پشت به منظور کاهش فشار منفجر می شود و هوای تحت فشار در حفره جلویی ، دیافراگم را به سمت بالا فشار می دهد تا خروجی اصلی سوپاپ را باز کند ، سپس دریچه پالس الکترومغناطیسی باز شده و شروع به دمیدن می کند.

هنگامی که سیگنال ناپدید می شود و فنر بلافاصله کار می کند تا اپراتور خلبان را به موقعیت اصلی خود برگرداند و دهانه تخلیه را ببندد.دیافراگم با تأثیر فشار در حفره جلو و فنر ، مجرا را می بندد.سوپاپ نبض متوقف می شود.

روزنه در دیافراگم هنگام بلند شدن آرماتور برای آزاد شدن فشار جریان هوا را کاهش می دهد.با بسته شدن سوراخ تخلیه ، گاز فشار داخل حفره جلویی پر می شود تا مجرا توسط دیافراگم بسته شود.سوپاپ نبض متوقف می شود.
