| محل منبع: | چین |
| نام تجاری: | BRANDO |
| گواهی: | CE |
| شماره مدل: | CA25T |
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه داخلی ، کارتن ، پالت |
| زمان تحویل: | 4-7 روز |
| شرایط پرداخت: | T / T ، Western Union ، L / C ، MoneyGram |
| قابلیت ارائه: | 165000 قطعه در هر ماه |
| اندازه بندر: | 1 '' | ولتاژ سیم پیچ: | 24VDC ، 220VAC |
|---|---|---|---|
| محدوده فشار Workinｇ: | 0.3 تا 0.8MPa | شیر پالس جت دریچه ای: | CA15T، CA20T، CA25T، CA35T، CA45T، CA50T، CA62T، CA76T |
| شیر آجیل پالس آجیل: | CA25DD، RCA25DD، CA45DD | شیر غوطه وری پالس: | CA50MM، CA62MM، CA76MM، CA89MM |
| شیر فلکه پالس جت: | CAC25FS ، CAC45FS | شیر خلبان از راه دور Pulse Jet Valve: | RCA25DD ، RCA20T ، RCA45T ، RCA50T ، RCA62T |
| کاربرد: | فیلترهای کارتریج ، فیلترهای پاکت ، فیلترهای سرامیکی ، فیلترهای الیاف فلزی متخلخل | ||
| برجسته: | دریچه جت پالس Goyen CA25T010-305,دریچه جت پالس Goyen CA25T010-300,شیر گوشه راست Goyen |
||

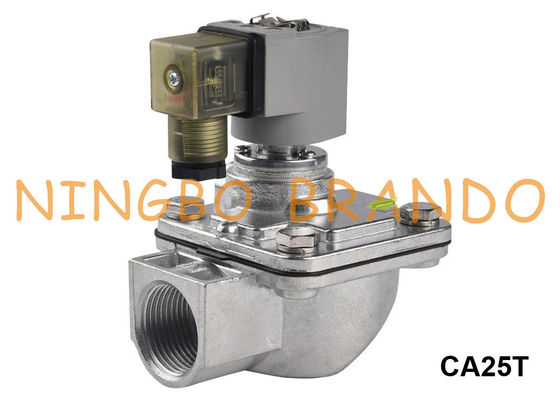

CA25T010-300 CA25T010-305 CA25T010 1 " شیر جت نبض نوع Goyen
شرح:
این سری از سوپاپ های جت پالس شامل مدل هایی با اتصالات رزوه ای از 3/4 "تا 3" "است.این شیرها بخصوص برای تمیز کردن فیلتر پالس جت معکوس کیسه های فیلتر ، کارتریج ها ، فیلترهای پاکت ، فیلترهای سرامیکی و فیلترهای الیاف فلزی متخلخل استفاده می شوند.
آنها یک درگاه ورودی در دمای 90 درجه به درگاه خروجی دارند.
شیرهای جت پالس در انواع مختلف با شیر خلبان یکپارچه یا کنترل پنوماتیک خارجی متفاوت هستند.
طراحی ویژه باز شدن بسیار سریع ، جریان زیاد و نصب آسان را تضمین می کند.
به صورت اختیاری ، نسخه هایی با شیرآلات خلبان مجاز ATEX را نیز ارائه می دهیم.
یک ساختار خوب فکر شده و زمان تحویل سریع برای قطعات یدکی مانند دیافراگم ، فنر و سیم پیچ ، نگهداری ساده را امکان پذیر می کند.
ابعاد دریچه جت نبض نوع CA25T Goyen:
فیلم CA25T Goyen Type Pulse Jet Valve:
اطلاعات فنی سوپاپ های جت ضربان قلب راست:
|
مدل شماره
|
CA15T
|
CA20T
|
CA25T
|
CA35T
|
CA45T
|
CA50T
|
CA62T
|
CA76T
|
|
اندازه غیر طبیعی
|
φ15
|
φ20
|
φ25
|
φ35
|
φ45
|
φ50
|
φ62
|
φ76
|
|
اندازه بندر
|
G1 / 2 "
|
G3 / 4 "
|
G1 "
|
G1 1/4 "
|
G1 1/2 "
|
G2 "
|
G2 1/2 "
|
G3 "
|
|
فشار کاری
|
0.3 تا 0.8MPa
|
|||||||
|
دمادامنه
|
-5 ℃ تا 55
|
|||||||
|
رطوبت نسبی
|
≤85
|
|||||||
|
کار کردن
متوسط
|
هوای تمیز فشرده
|
|||||||
|
ولتاژ
|
24 ولت ، 220 ولت
|
|||||||
شیر پالس نوع Goyen بیشتر برای انتخاب شما:
نوع رزوه نوع غوطه وری نوع مهره نوع فلنج دار
کنترل کننده نبض مونتاژ سیم پیچ سلونوئید سری RCA
اصول کار:
دریچه پالس الکترومغناطیسی از اپراتور خلبان الکترومغناطیسی ، دیافراگم و بدنه دریچه تشکیل شده است.به دلیل اختلاف فشار در دو طرف دیافراگم ، دیافراگم از نزدیک به خروجی شیر فشار داده می شود تا دریچه در حالت "بسته" بماند.
هنگامی که توسط سیگنال الکتریکی کنترل کننده انرژی می گیرد ، آرماتور الکترومغناطیسی حرکت می کند تا دهانه تخلیه حفره پشت را باز کند.
هوای فشرده شده در حفره پشت به منظور کاهش فشار منفجر می شود و هوای تحت فشار در حفره جلویی ، دیافراگم را به سمت بالا فشار می دهد تا خروجی اصلی سوپاپ را باز کند ، سپس دریچه پالس الکترومغناطیسی باز شده و شروع به دمیدن می کند.
هنگامی که سیگنال ناپدید می شود و فنر بلافاصله کار می کند تا اپراتور خلبان را به موقعیت اصلی خود برگرداند و دهانه تخلیه را ببندد.دیافراگم با تأثیر فشار در حفره جلو و فنر ، مجرا را می بندد.سوپاپ نبض متوقف می شود.
روزنه در دیافراگم هنگام بلند شدن آرماتور برای آزاد شدن فشار جریان هوا را کاهش می دهد.با بسته شدن سوراخ تخلیه ، گاز فشار داخل حفره جلویی پر می شود تا مجرا توسط دیافراگم بسته شود.سوپاپ نبض متوقف می شود.
بر خواسته های خود تمرکز کنید ، بهترین راه حل را به شما پیشنهاد می دهیم:
if در صورت تردید در مواردی با ما تماس بگیرید
if در صورت نیاز به تغییر مکان با ما تماس بگیرید
if اگر موردی که به دنبال آن هستید نیست ، با ما تماس بگیرید
اگر طراحی می کنید با ما تماس بگیرید
به هر س questionال و پرسشی خوش آمدید!
