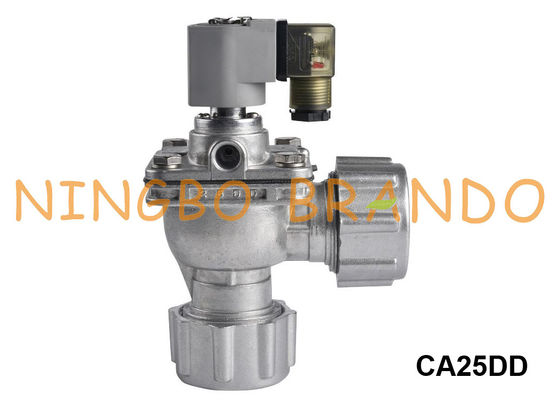

شیر جت نبض نوع Goyen CA25DD010 CA25DD010-300 CA25DD010-305

شیر جت نبشی نوع Goyen CA25DD010 CA25DD010-300 CA25DD010-305

این شیر جت نبشی آجیل کمد نوع CA25DD است.شماره مرجع: CA25DD000 ، CA25DD001 ، CA25DD010 ، CA25DD000-300 ، CA25DD001-300 ، CA25DD010-300 ، CA25DD000-305 ، CA25DD001-305 ، CA25DD010-305 ، CA25DD000-331 ، CA25DD001-331 ، CA25DD001-300 ، CA25DD000-331 ، CA25DD001-331 ، CA25DD001-300 ، CA25DD000331اتصال پورت آجیل کمد ؛دیافراگم NBR ؛24 ولت DC ، 220 ولت AC (50/60 هرتز) ولتاژ برای انتخاب شما ؛ولتاژهای دیگر را می توان سفارشی کرد.

نصب و راه اندازی:
1. لوله های منبع تغذیه و لوله های هوا را متناسب با مشخصات شیر ​​آماده کنید.از نصب شیرهای زیر مخزن خودداری کنید.
2. اطمینان حاصل کنید که مخزن و لوله ها عاری از آلودگی ، زنگ زدگی یا سایر ذرات هستند.
3. اطمینان حاصل کنید که هوای منبع برق تمیز و خشک است.
4- سوپاپ ها را به لوله های ورودی و لوله های دمنده را به سوپاپ ها نصب کنید ، اطمینان حاصل کنید که هیچ ماده مهر و موم کننده نخ اضافی نمی تواند به خود شیر وارد شود.
5- اتصالات الکتریکی را به سلونوئید برقرار کنید یا پورت خلبان RCA را به شیر خلبان وصل کنید (فقط شیرهای RCA).
6. فشار متوسطی به سیستم وارد کنید و نشتی نصب را بررسی کنید.
7. سیستم کاملاً تحت فشار.
8- آتش را امتحان کنید و برای عملکرد مناسب و صدای ترد نبض گوش دهید.

ابعاد دریچه جت نبض نوع CA25DD Goyen:

فیلم CA25DD Goyen Type Pulse Jet Valve:

اطلاعات فنی شیرهای جت نبض آهنی Dresser:

شیر پالس نوع Goyen بیشتر برای انتخاب شما:

نوع رزوه نوع غوطه وری نوع مهره نوع فلنج دار

کنترل کننده نبض مونتاژ سیم پیچ سلونوئید سری RCA

اصول کار:

دریچه پالس الکترومغناطیسی از اپراتور خلبان الکترومغناطیسی ، دیافراگم و بدنه دریچه تشکیل شده است.به دلیل اختلاف فشار در دو طرف دیافراگم ، دیافراگم از نزدیک به خروجی شیر فشار داده می شود تا دریچه در حالت "بسته" بماند.

هنگامی که توسط سیگنال الکتریکی کنترل کننده انرژی می گیرد ، آرماتور الکترومغناطیسی حرکت می کند تا دهانه تخلیه حفره پشت را باز کند.

هوای فشرده شده در حفره پشت به منظور کاهش فشار منفجر می شود و هوای تحت فشار در حفره جلویی ، دیافراگم را به سمت بالا فشار می دهد تا خروجی اصلی سوپاپ را باز کند ، سپس دریچه پالس الکترومغناطیسی باز شده و شروع به دمیدن می کند.

هنگامی که سیگنال ناپدید می شود و فنر بلافاصله کار می کند تا اپراتور خلبان را به موقعیت اصلی خود برگرداند و دهانه تخلیه را ببندد.دیافراگم با تأثیر فشار در حفره جلو و فنر ، مجرا را می بندد.سوپاپ نبض متوقف می شود.

روزنه در دیافراگم هنگام بلند شدن آرماتور برای آزاد شدن فشار جریان هوا را کاهش می دهد.با بسته شدن سوراخ تخلیه ، گاز فشار داخل حفره جلویی پر می شود تا مجرا توسط دیافراگم بسته شود.سوپاپ نبض متوقف می شود.
