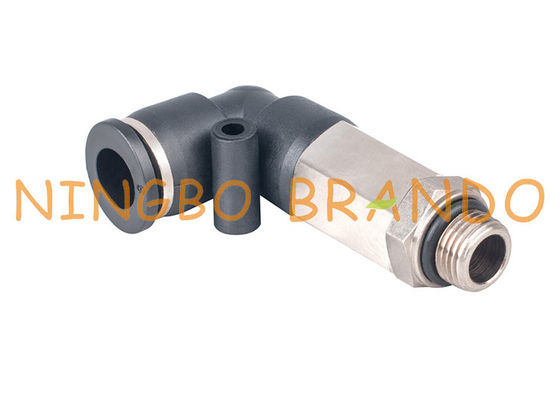

اتصالات شلنگ پنوماتیک اتصال سریع و سریع آرنج نر 1/4 "8mm

اتصالات شلنگ پنوماتیک اتصال سریع و سریع آرنج نر 1/4 "8 میلی متری

فشارهای براندو در اتصالات (اتصالات پنوماتیک ، اتصالات فشار برای اتصال ، اتصالات یک لمسی) از برنج نیکل (نخ) و PBT (بدنه) ساخته شده اند ، پنجه های محکم بستن لوله های فولادی ضد زنگ ، یقه ها و آستین های آزاد سازی POM ، مکانیزم نگهداری و آزادسازی سریع را دارند برای ایجاد نیروی قطع کم برای برداشتن آسان لوله.برای مونتاژ لوله ، کافی است لوله را درون اتصالات قرار دهید تا پایین بیاید.برای آزاد کردن لوله ، حلقه آستین آزاد را فشار دهید و می توانید لوله را به راحتی بیرون بیاورید.فشار در اتصالات (فشار پنوماتیک برای اتصال اتصالات ، اتصالات لوله یک لمسی) در انواع مختلف ، مدل ها و اندازه ها وجود دارد تا نیازهای مختلف لوله را برآورده کند و پیوندهای اساسی بین اجزای سیستم های پنوماتیک را فراهم کند.بدنه های اتصالی با آرنج و سه راهی را می توان پس از نصب چرخاند تا در جهت لوله گذاری تغییرات ایجاد شود.استقرار لوله متریک OD از 4 میلی متر تا 16 میلی متر ، لوله اینچ از 1/8 "تا 1/2"؛دامنه اندازه رشته ها از R ، PT ، BSPT 1/8 تا R ، PT ، BSPT 1/2 و نخ متریک از M5 تا M20 است.شکل آستین انتشار: بیضی و گرد.رنگهای آستین آزاد: آبی ، قرمز ، سیاه ، خاکستری یا رنگ سفارشی.

* تنگ بودن هوا به لطف مهر و موم لب
* اتصال ایمن بر روی هر نوع لوله
* کوپلینگ کامل حتی در صورت وجود لوله هایی با برش های مورب
* ساخته شده با مواد بکر

ابعاد و کد سفارش اتصالات شیلنگ پنوماتیک:

اتصالات آرنج مردانه:

تصویر	بعد، ابعاد، اندازه	شماره قسمت	R	د	D1	L1	ل	L '	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1 / 8 "	4	11	8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
			R3 / 8 "	4	11	10	19	43	17
			R1 / 2 "	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1 / 8 "	6	13	8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
			R1 / 2 "	6	13	11	20	47	21
		PLL8	R1 / 8 "	8	14	8	23	47	14
			R1 / 4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			R1 / 2 "	8	14	11	23	51	21
		PLL10	R1 / 8 "	10	18	8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PLL12	R1 / 8 "	12	21	8	30	56	19
			R1 / 4 "	12	21	9	30	57	19
			R3 / 8 "	12	21	10	30	57	19
			R1 / 2 "	12	21	11	30	60	21

اتصالات بانجو نر:

تصویر	بعد، ابعاد، اندازه	شماره قسمت	R	د	D1	L1	ل	L '	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1 / 8 "	4	11	8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1 / 8 "	6	13	8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
		PH8	R1 / 8 "	8	14	8	23	47	14
			R1 / 4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			R1 / 2 "	8	14	11	23	51	21
		PH10	R1 / 8 "	10	18	8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PH12	R1 / 4 "	12	21	10	33	28	15
			R3 / 8 "	12	21	12	35	34	19
			R1 / 2 "	12	21	13	37	37	24

Rhabditiform از طریق اتصالات:

تصویر	بعد، ابعاد، اندازه	شماره قسمت	د	D1	L1	ل	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

لیست تمام اتصالات شیلنگ پنوماتیک پلاستیکی:

انتخاب اتصالات مناسب برای سیستم بادی خود:

اتصالات به کنترل نیرو و جریان جهت گیری گاز فشرده یا هوای مورد استفاده در سیستم های پنوماتیک کمک می کند.یکی از اولین ملاحظات در انتخاب کانکتور نوع عروقی است که شما به آن متصل خواهید شد مانند انعطاف پذیری شیلنگ یا لوله و همچنین قطر داخلی (ID) و قطر خارجی (OD) رگ برای اطمینان مهر و موم مناسب و اتصال ایمن.انتخاب مواد اتصالات برای اتصال پنوماتیک شما نیز مهم است ، از جمله سازگاری گاز یا مقاومت در برابر گرما یا خوردگی.

سایر ملاحظات در انتخاب کانکتور سیستم پنوماتیک مناسب عبارتند از:
1. نوع اتصال و عملکردی که انجام می دهد
2. فشار عملیاتی سیستم پنوماتیک
3. دامنه عملکرد
4. نیازهای PSI برای برنامه شما
5. میزان ارتعاش تولید شده توسط سیستم پنوماتیک
6. نوع نخ اتصالات دریافت کننده

بر خواسته های خود تمرکز کنید ، بهترین راه حل را به شما پیشنهاد می دهیم:

if در صورت تردید در مواردی با ما تماس بگیرید

if در صورت نیاز به تغییر مکان با ما تماس بگیرید
if اگر موردی که به دنبال آن هستید نیست ، با ما تماس بگیرید

اگر طراحی می کنید با ما تماس بگیرید

به هر س questionال و پرسشی خوش آمدید!
