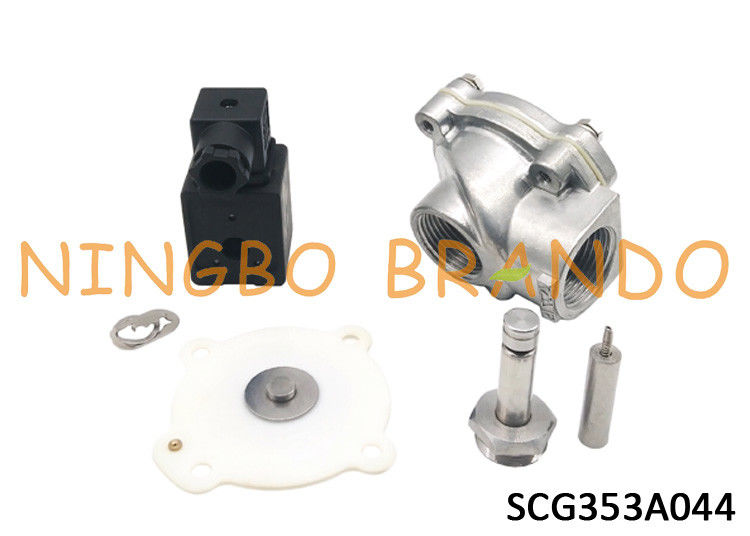

خلبان آلومینیومی دریچه پالس پنوماتیک سری 353 سری ASCO نوع 353 که برای سیستم جمع آوری گرد و غبار کار می کند

خلبان آلومینیوم دریچه پالس پنوماتیک پنوماتیک سری ASCO Type 353 سری ASCO Type 353 که برای سیستم گردآورنده گرد و غبار کار می کند

بدنه های آلومینیومی با فشار بالا از سری ASCO Type 353 ، اتصالات فشرده سازی یکپارچه برای نصب سریع ، آسان و ایمن. این ویژه برای سیستم های جمع آوری گرد و غبار از نوع جت معکوس طراحی شده است. اتصال سریع سوار برش و آب بندی نخ را از بین می برد. سوپاپها ممکن است در هر موقعیتی نصب شوند. مفهوم سیستم جمع آوری گرد و غبار پالس -جتی اساسی است: هوای کثیف وارد می شود ، گرد و غبار یا ذرات از بین می روند و هوای پاک بیرون می آید.

ویدیوی YOUTUBE از دریچه پالس جت پالس SCG353A044:

داده های تکنیکی:

ابعاد اصلی SCG353A044:

جزئیات درباره خلبان پالس بهره بردار انتزاعی:

نحوه کار سیستم جمع آوری پالس جت گرد و غبار:

هوای کثیف حاوی ذرات گرد و غبار از طریق مجرای خاکی وارد جمع کننده می شود. طرفداران هوا را از طریق مجاری فشار یا فشار می دهند.
هوا به مجموعه ای از حفره ها برخورد می کند ، که قطعات زاویه دار فلزی هستند که باعث کند شدن آن می شوند. در نتیجه ، این باعث می شود گرد و غبار از برخورد کامل فیلترها جلوگیری کند.
سپس هوا وارد آن چیزی می شود که ما پلنوم هوای کثیف می نامیم. این فقط به معنای سمت جمع کننده است که هوا کثیف است. در انتهای این فضای ، گرد و غبارهای جمع آوری شده به درون طبل یا قیف بیرون می روند.
در مرحله بعد هوا از فیلترهای کارتریج جمع کننده غبار عبور می کند. در سیستم گرد و غبار ، اینها به صورت عمودی از ورق لوله آویزان می شوند ، این ورق فلزی است که فضاهای کثیف و تمیز هوا را جدا می کند.
پلات کردن فیلترها مساحت بیشتری به آنها می دهد. فیلترها همچنین با ماده نانوالیاف پوشانده شده اند. این باعث می شود فضاهایی که هوا باید از آن عبور کند کوچکتر شود.
فیلترها گرد و غبار را ضبط می کنند. برخی از آن سقوط می کند. برخی از آن به فیلترها چسبیده است. واشرها در بالای هر فیلتر آن را به ورق لوله می چسبانند تا گرد و غبار از پاشیدن در امان نماند.
پالس هوای فشرده وارد فیلترها می شود. از آنجا که پالس هوای فشرده شده در جهت معکوس جریان هوای معمولی پیش می رود ، ما آن را یک جمع کننده جت معکوس می نامیم.
پالس هوای فشرده شده ، گرد و غبار جمع شده را از صافی فیلتر می کند. گرد و غبار از جمع کننده خارج می شود و فیلترها برای جمع آوری گرد و غبار بیشتر آماده هستند.
در طرف دیگر فیلترها ، هوای فیلتر شده وارد پلن هوای تمیز می شود. از آنجا ، می تواند به داخل محل بازگردد و یا به بیرون تخلیه شود.

ساخت و ساز:
آجیل بدن و خشک کن: آلومینیوم (دیوداست)
فرول: 305 استنلس استیل
آرماتور: فولاد ضد زنگ 430FR
دیافراگم و مهر و موم ها: نیتریل یا FKM
بهار: 304 فولاد ضد زنگ
پیچ: 302 یا 304 استیل ضد زنگ
صندلی دیافراگم: PA-66 (استاندارد 25 و 40MM) ، فولاد ملایم با روکش نیتریل (استاندارد 76MM) ، استیل (استاندارد 102MM) یا FKM روکش فلزی خفیف
