تمرکز بر خواسته های شما
بهترین راه حل را پیشنهاد می دهی
حراجی:
 |
| محل منبع: | چين |
| نام تجاری: | Brando |
| گواهی: | CE |
| شماره مدل: | BB16039001 |
| مقدار حداقل تعداد سفارش: | ۱ عدد |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | جعبه داخلی ، کارتن ، پالت |
| زمان تحویل: | 4-8 روز |
| شرایط پرداخت: | L / C ، T / T ، Western Union ، پی پال ، MoneyGram |
| قابلیت ارائه: | 300000 مجموعه در هر ماه |
| تایپ کنید: | نوع CKD | مواد: | پلاستیک ، مس |
|---|---|---|---|
| نام محصول: | کویل سیم کشی شیر برقی سری CKD AB41-02 / AB41-03 | ولتاژ: | DC24V، AC220V (10٪٪) |
| قطر سوراخ: | 16mm | قدرت: | DC: 18Watt، AC: 26VA |
| رنگ: | سیاه (رنگ دیگر قابل تنظیم است) | کاربرد: | دریچه های برقی سری CKD AB41-02 / AB41-03 |
| کلاس عایق: | ح | نوع اتصال: | DIN43650A |
| برجسته کردن: | سیم پیچ شیر برقی,سیم پیچ برقی برای شیر برقی,سیم پیچ الکترومغناطیسی |
||

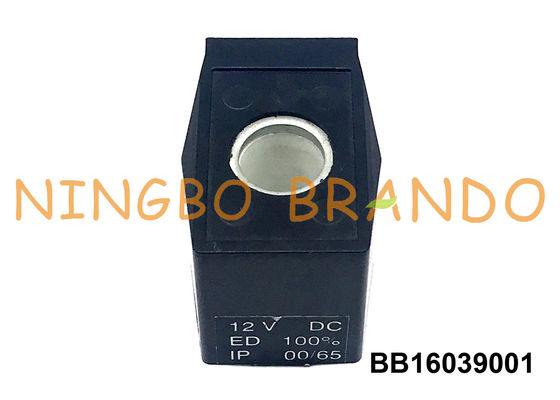

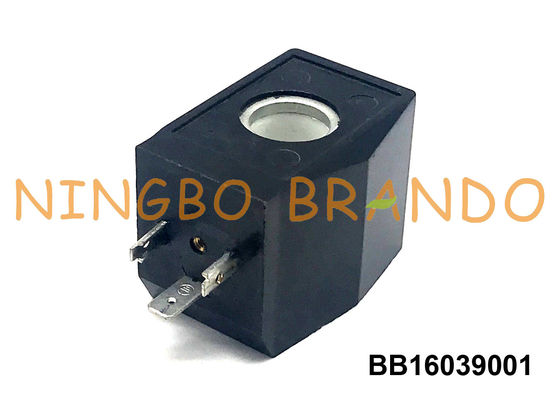

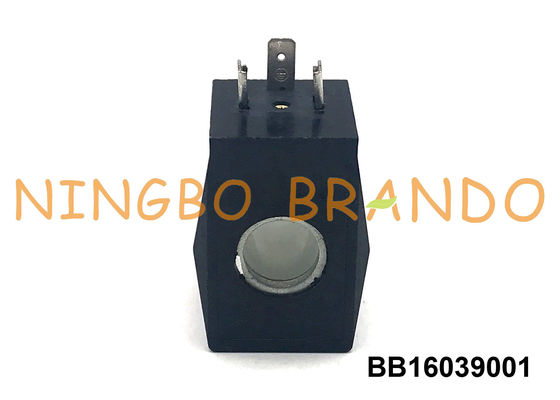

سیم پیچ شیر برقی DC24V / AC220V برای سیمهای سری CKD AB41-02 / AB41-03
این سیم پیچ شیر برقی در دریچه های برقی سری CKD AB41-02 / AB41-03 اعمال می شود. هسته شیر برقی یک قسمت آب بندی و آب بندی کویل الکترونوئید است که به کویل دریچه الکترونوئید نیز معروف است. یعنی کویلهای برق آسیب دیده و مهر و موم شده با مواد عایق بندی شده و فقط ترمینال ، عایق ، ضد آب ، ضد شورش ، ضد حریق ، ضد خوردگی و غیره باقی می مانند.
bobbin coil به ستون اطراف سیم مینا اشاره دارد. کویل الکترومغناطیسی کویل سیم مینا است که در اطراف اسکلت پیچیده شده و از مواد عایق ساخته شده است. مواد چارچوب کلی PA ، پلاستیک است و به درجه عایق احتیاج دارد. سیم پیچ شیر برقی معادل است. سیم پیچ الکترومغناطیس سپس در مرکز سیم پیچ شیر برقی قرار می گیرد تا هسته را تشکیل دهد. با استفاده از انرژی ، سیم پیچ یک میدان مغناطیسی برای جذب هسته تولید می کند.
پارامتر فنی سیم پیچ های شیر برقی سری CKD AB41-02 / AB41-03:
| شماره مدل | BB16039001 |
| ولتاژ استاارد | DC24V، AC220V (10٪٪) |
| قدرت عادی | DC: 18Watt، AC: 26VA |
| مواد | مس ، پلاستیک |
| کلاس سیم | ح |
| نوع اتصال | DIN43650A |
| کاربرد | دریچه های برقی سری CKD AB41-02 / AB41-03 |
| اندازه سوراخ | 16 میلی متر |
| قد | 39 میلی متر |
| عرض | 38.5 میلی متر |
بعد اصلی CKD Type AB41-02 / AB41-03 کویل های برقی:

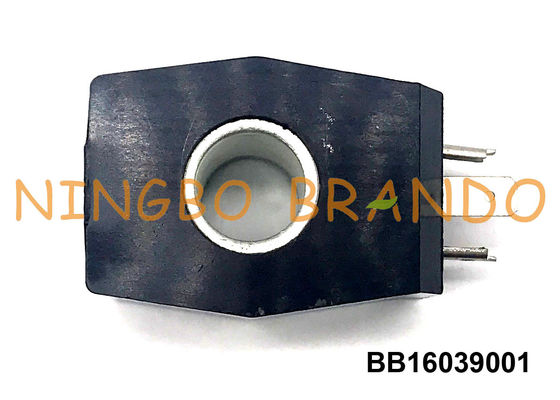

بزرگنمایی جزئیات کویل الکترومغناطیسی نوع CKD AB41-02 / AB41-03:
مورد استفاده در سری CKD AB41-02 / AB41-03 شیر برقی Solenoid:
جزئیات بیشتر درباره سیم پیچ های CKD نوع AB41-02 / AB41-03 در زیر YouTube Video:
افزایش درجه حرارت مونتاژ شیر دریچه ای و حداکثر نیاز دما
با توجه به درجه مقاومت در برابر حرارت تعیین شده توسط GB / T 11021 ، حداکثر دمای بدست آمده با افزایش دما مونتاژ سیم پیچ الکترومغناطیسی و افزایش دمای محیط نباید از جدول زیر باشد:
| کلاس عایق | حداکثر افزایش دمای عادی (℃) | حداکثر دما (℃) |
| ب | 90 | 130 |
| ف | 115 | 155 |
| ح | 140 | 180 |
| ن | 160 | 200 |
| ر | 180 | 220 |
| نکات: در مورد کویل های پالس کننده عملیاتی کاربردی نیست! | ||
مقاومت در برابر ولتاژ روش تست مقاومت فرکانس سیم پیچ الکترومغناطیسی:
ولتاژ تست مشخص شده در جدول زیر بین ترمینال منبع تغذیه و ترمینال زمین را اعمال کنید. جریان نشت به صورت 1ma ، تست نوع 1min ، آزمایش 1s کارخانه تعیین می شود. مقدار مشخص شده را 10٪ افزایش دهید) بدون خرابی ، تخلیه یا flashover.
| دارای ولتاژ U (V) | ولتاژ و ولتاژ تست ولتاژ بین چرخش فرکانس نیرو مقاومت در برابر (V) |
| 60 پوند | 0001000 |
| 60≤ U 300 | 0002000 |
| 300≤ U 600 | 2500 پوند |
مقاومت سیم پیچ الکترومغناطیسی توسط یک تستر مقاومت dc یا یک پرونده با مقاومت مولتی متر اندازه گیری می شود. وقتی دمای محیط 20 not نباشد ، مقاومت استاندارد به شرح زیر محاسبه می شود:
R2 = (T2 + 234.5) / (234.5 + 20) * R1
T2 - دمای محیط در درجه سانتیگراد
R1 - مقاومت استاندارد ، یعنی مقاومت در دمای 20 درجه
R2 - مقاومت استاندارد در دمای فعلی ، بیان شده در اهم (Ω).
