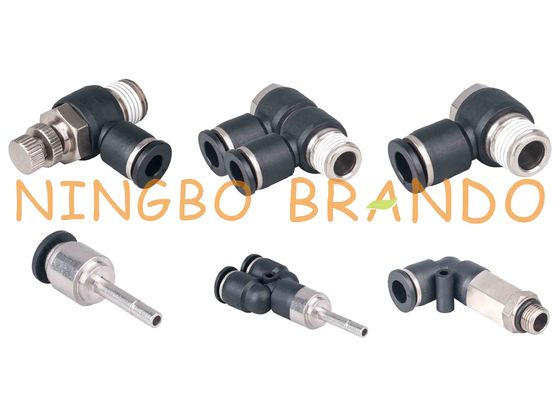

کوپلر سریع پنوماتیک

اتصالات پنوماتیک اتصال سریع

براندو اتصالات پلاستیکی فشار به اتصال برای انتقال مایعات کم فشار صنعتی را تأمین می کند ، که بصری ترین و کارآمدترین روش اتصال لوله ها به اتصالات به منظور ایجاد شبکه توزیع مایعات است.اتصالات پلاستیکی فشار دهنده به دلیل نصب سریع ، قابلیت انعطاف پذیری و طول عمر استثنایی ، به بهبود کارایی دستگاه و کاهش هزینه کمک می کند.تمام اتصالات فشار پلاستیکی ما برای اتصال اتصالات با انتخاب گسترده ای از تنظیمات و مواد پلاستیکی مناسب برای مایعات گسترده ای از جمله هوای فشرده ، گاز ، آب ، مایعات غذایی و نوشیدنی ها یا مواد شیمیایی موجود در بسیاری از صنایع عمده امروزی موجود است. بازارها

ویژگی های محصول:

1. مقاومت بالا ، مقاومت در برابر سایش ، مقاومت در برابر خوردگی ، تراکم بالا ، ترکیدن آن آسان نیست.

2. محصول محکم و بادوام است و دارای طول عمر بالایی است.

3. نصب و جداسازی آسان ، عملکرد خوب آب بندی.

4. می تواند برای اتصال لوله ها و استفاده از اجزای مختلف پنوماتیک استفاده شود و دارای طیف وسیعی از کاربردها باشد.

5- به راحتی می توانید تراشه را بدون هیچ ابزاری وارد کرده یا بیرون بیاورید

6. کلیپ اتصال لوله هوا از مواد پلاستیکی محکم ساخته شده است که پس از اتصال به راحتی نمی توانید قطعه آب بندی را از بین ببرید ، خوب آب بندی کنید ، نشتی نداشته باشید.

7. پس از نصب ، مسیر لوله را آزاد تغییر دهید ، وارد کردن آسان و یا کشیدن تراشه به صورت دستی و بدون ابزار.

ابعاد و کد سفارش اتصالات شیلنگ پنوماتیک:

اتصالات آرنج مردانه:

تصویر	بعد، ابعاد، اندازه	شماره قسمت	R	د	D1	L1	ل	L '	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1 / 8 "	4	11	8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
			R3 / 8 "	4	11	10	19	43	17
			R1 / 2 "	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1 / 8 "	6	13	8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
			R1 / 2 "	6	13	11	20	47	21
		PLL8	R1 / 8 "	8	14	8	23	47	14
			R1 / 4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			R1 / 2 "	8	14	11	23	51	21
		PLL10	R1 / 8 "	10	18	8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PLL12	R1 / 8 "	12	21	8	30	56	19
			R1 / 4 "	12	21	9	30	57	19
			R3 / 8 "	12	21	10	30	57	19
			R1 / 2 "	12	21	11	30	60	21

اتصالات بانجو نر:

تصویر	بعد، ابعاد، اندازه	شماره قسمت	R	د	D1	L1	ل	L '	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1 / 8 "	4	11	8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1 / 8 "	6	13	8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
		PH8	R1 / 8 "	8	14	8	23	47	14
			R1 / 4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			R1 / 2 "	8	14	11	23	51	21
		PH10	R1 / 8 "	10	18	8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PH12	R1 / 4 "	12	21	10	33	28	15
			R3 / 8 "	12	21	12	35	34	19
			R1 / 2 "	12	21	13	37	37	24

Rhabditiform از طریق اتصالات:

تصویر	بعد، ابعاد، اندازه	شماره قسمت	د	D1	L1	ل	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

لیست تمام اتصالات شیلنگ پنوماتیک پلاستیکی:

انتخاب اتصالات مناسب برای سیستم بادی خود:

اتصالات به کنترل نیرو و جریان جهت گیری گاز فشرده یا هوای مورد استفاده در سیستم های پنوماتیک کمک می کند.یکی از اولین ملاحظات در انتخاب کانکتور نوع عروقی است که شما به آن متصل خواهید شد مانند انعطاف پذیری شیلنگ یا لوله و همچنین قطر داخلی (ID) و قطر خارجی (OD) رگ برای اطمینان مهر و موم مناسب و اتصال ایمن.انتخاب مواد مناسب برای اتصال پنوماتیک شما نیز مهم است ، از جمله سازگاری با گاز یا مقاومت در برابر حرارت یا خوردگی.

سایر ملاحظات در انتخاب کانکتور سیستم پنوماتیک مناسب عبارتند از:
1. نوع اتصال و عملکردی که انجام می دهد
2. فشار عملیاتی سیستم پنوماتیک
3. دامنه عملکرد
4. نیازهای PSI برای برنامه شما
5. میزان ارتعاش تولید شده توسط سیستم پنوماتیک
6. نوع نخ اتصالات دریافت کننده
