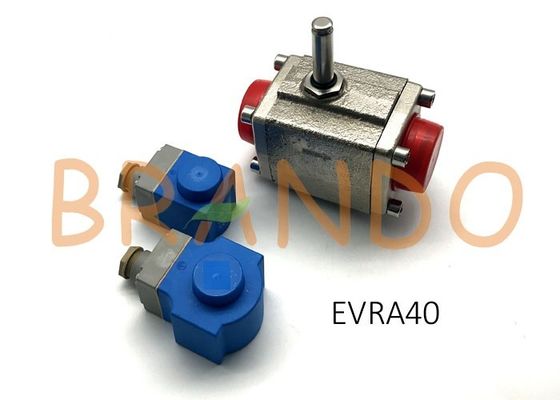

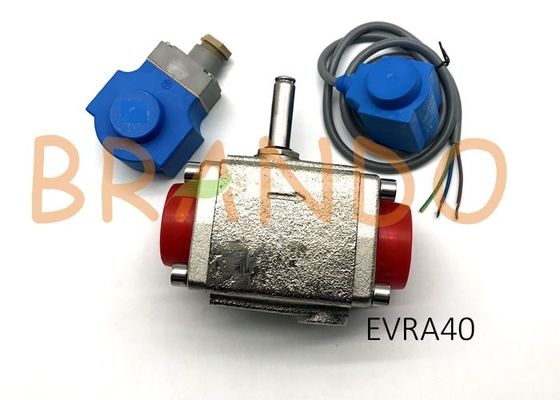

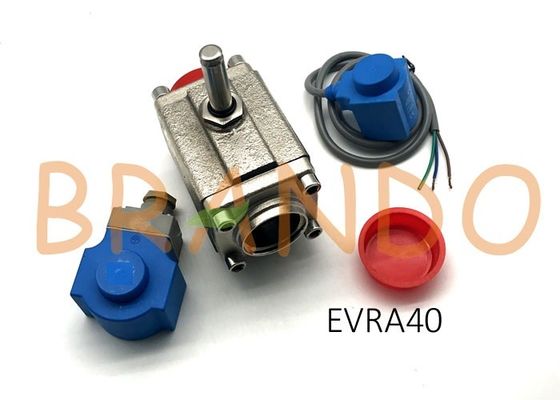

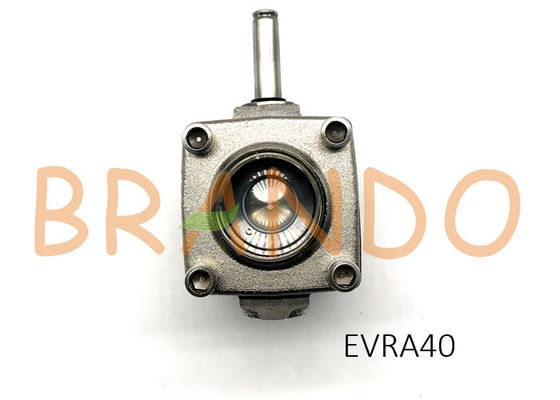

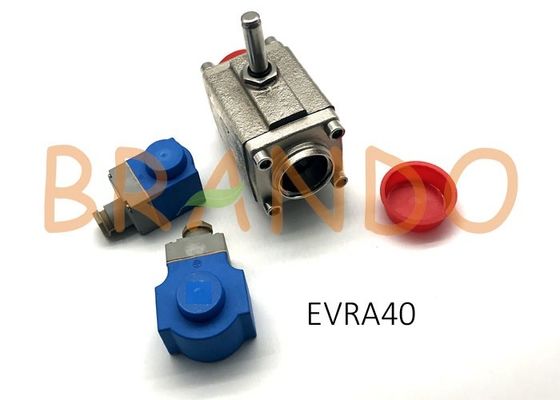

042H1142 EVRA 40 مبردهای آمونیاک Servo عامل پیستون برقی پیستون برقی با اتصالات جوش بخار

مبردهای برودتی آمونیاک 042H1142 EVR40A Servo Operated شیر پیستون تبرید پیستون با اتصالات جوش بخار

شیر برقی EVRA40 به طور عمده برای مبردهای آمونیاک طراحی شده است ، کاملاً یا به عنوان اجزای جداگانه ، یعنی بدنه دریچه ، کوئل و
فلنج ها را می توان به طور جداگانه سفارش داد.

داده های تکنیکی:

مبرد: قابل استفاده در HCFC ، HFC و R717 (آمونیاک) است.

دمای متوسط:

−40 → + 105 ° C.

حداکثر 130 درجه سانتیگراد هنگام یخ زدایی.

1) مقدار kv جریان آب در m3 / h با افت فشار در دریچه 1 بار ، ρ = 1000 کیلوگرم در متر مکعب است.

2) MOPD برای رسانه ها به شکل گاز تقریبی است. 1 بار بیشتر است

عملکرد طراحی EVRA 32 و EVRA 40:

4. سیم پیچ
16. آرماتور
18. صفحه سوپاپ / صفحه دریچه خلبان
20. ترمینال زمین
24. اتصال برای فولاد منعطف
شلنگ
28. واشر
29. دهانه خلبان
30. حلقه O

31. حلقه پیستون
36. پلاگین DIN
40. جعبه ترمینال
43. پوشش دریچه
44. O-ring
45. واشر پوشش دریچه
48. واشر فلنج
49. بدنه شیر
51. پلاگین پوشش / رشته
53. اسپیندل عملیات دستی
59. صاف کننده
73. سوراخ برابری
74. کانال اصلی
75. کانال خلبانی
76. فنر فشرده سازی
80. پیستون دیافراگم / سروو
82. واشر پشتیبانی
83. صندلی شیر
84. صفحه اصلی شیر

EVRA 25 ، 32 و 40 سوپاپهای پیستونی با سروكار هستند. دریچه ها با سیم پیچ بی سیم بسته شده اند. پیستون سروو (80) با صفحه اصلی شیر (84) در اثر فشار دیفرانسیل بین سمت ورودی و خروجی شیر ، نیروی چشمه فشرده سازی (76) و احتمالاً وزن پیستون در برابر صندلی دریچه (83) بسته می شود. . وقتی جریان سیم پیچ روشن شود ، دیافراگم خلبان (29) باز می شود. این باعث کاهش فشار در طرف فنر پیستون شیر می شود. فشار دیفرانسیل سپس شیر را باز می کند. حداقل فشار دیفرانسیل مورد نیاز برای باز شدن کامل شیرها 0.2 بار است.

مشخصات مواد 042H1142 EVR40A یخچالهای آمونیاک Servo بهره برداری پیستون برقی پیستون برقی:

ابعاد شیر دریای آمونیاک EVRA40 آمونیاک:

همچنین می توانید برای تماشای ویدیو شیر برقی EVRA40 که در یوتیوب ارسال کرده ایم ، زیر تصویر را کلیک کنید:

ما همچنین تولید کننده انواع دیگر شیر برقی ، استقبال از هر گونه سوال شما. سفارشی نیز موجود است ، از نقاشی یا نمونه خود استقبال می کنید:
